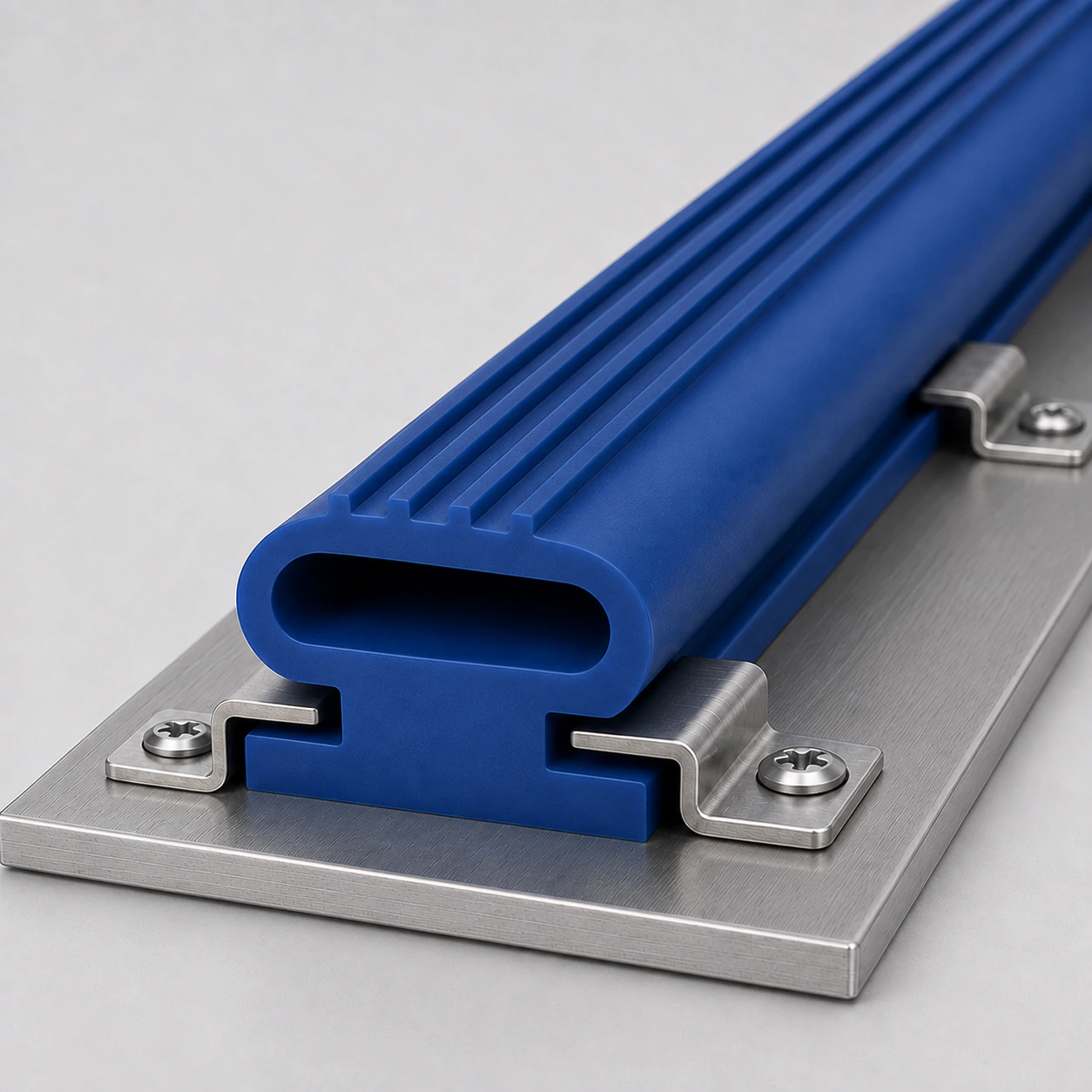

Z-Klipsli Tutucu
İki yandan sabitleme, kolay bakım.
UYGULAMAYA DOĞRU BAŞLANGIÇ
Montaj ve
Uygulama Rehberi
Doğru montaj.Kontrollü sızdırmazlık.
Profilinizi, tutucunuzu ve hava bağlantınızı uygulamanıza uygun şekilde değerlendirin.
MONTAJ ÖNCESİ
Önce uygulamanızı netleştirin.
Ölçüleri karşılaştırın
Kanal ölçüsü, profil kesiti ve temas mesafesi.
Yüzeyi değerlendirin
Montaj yüzeyi, kenarlar ve çalışma boşluğu.
Bağlantıyı planlayın
Sibop konumu, hava hattı ve servis erişimi.
MEKANİK TUTUCULAR
Üç montaj yöntemi. Uygulamanıza uygun seçim.

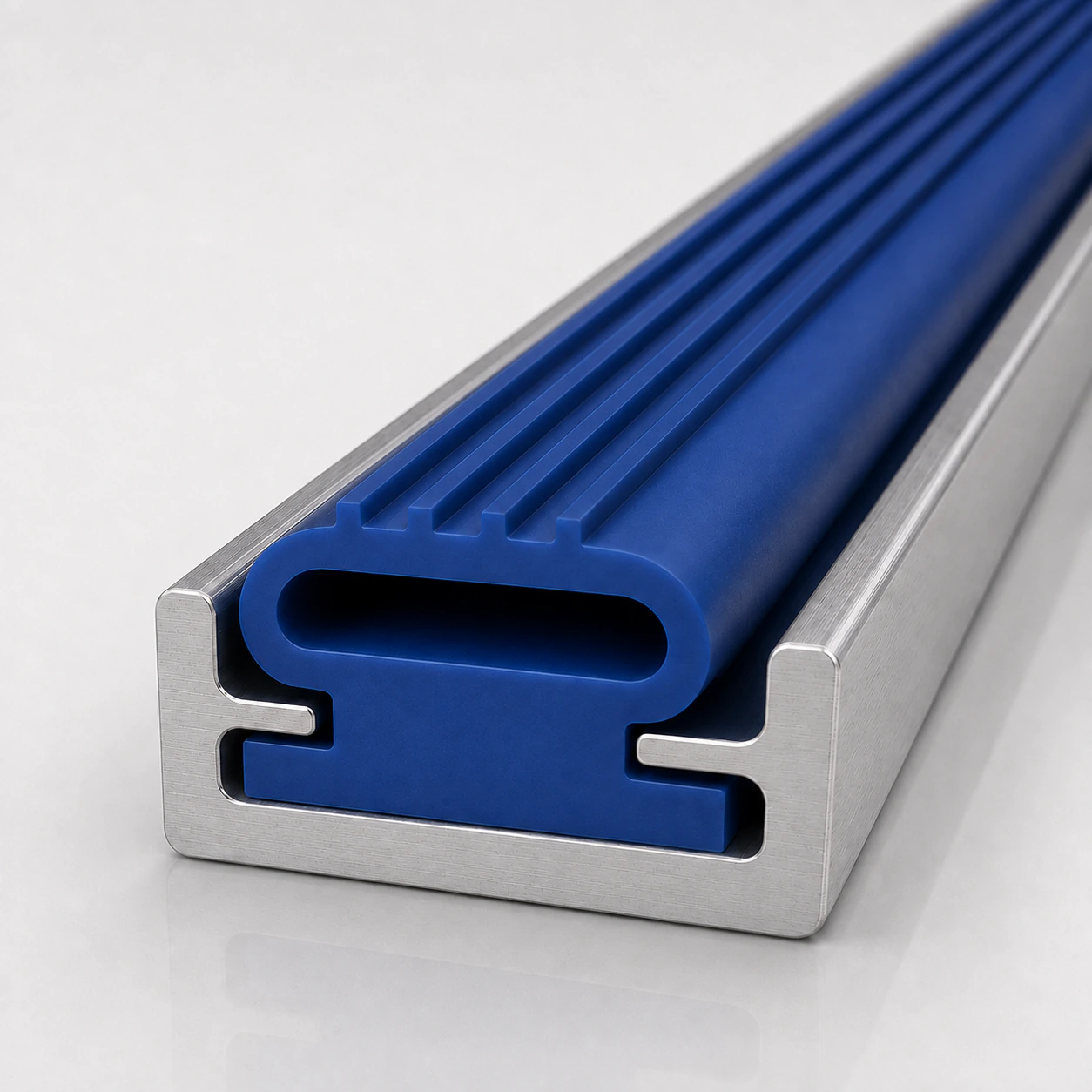

Sürgülü Tek Parça Tutucu
Profilin boyuna yerleştirildiği metal yuva.

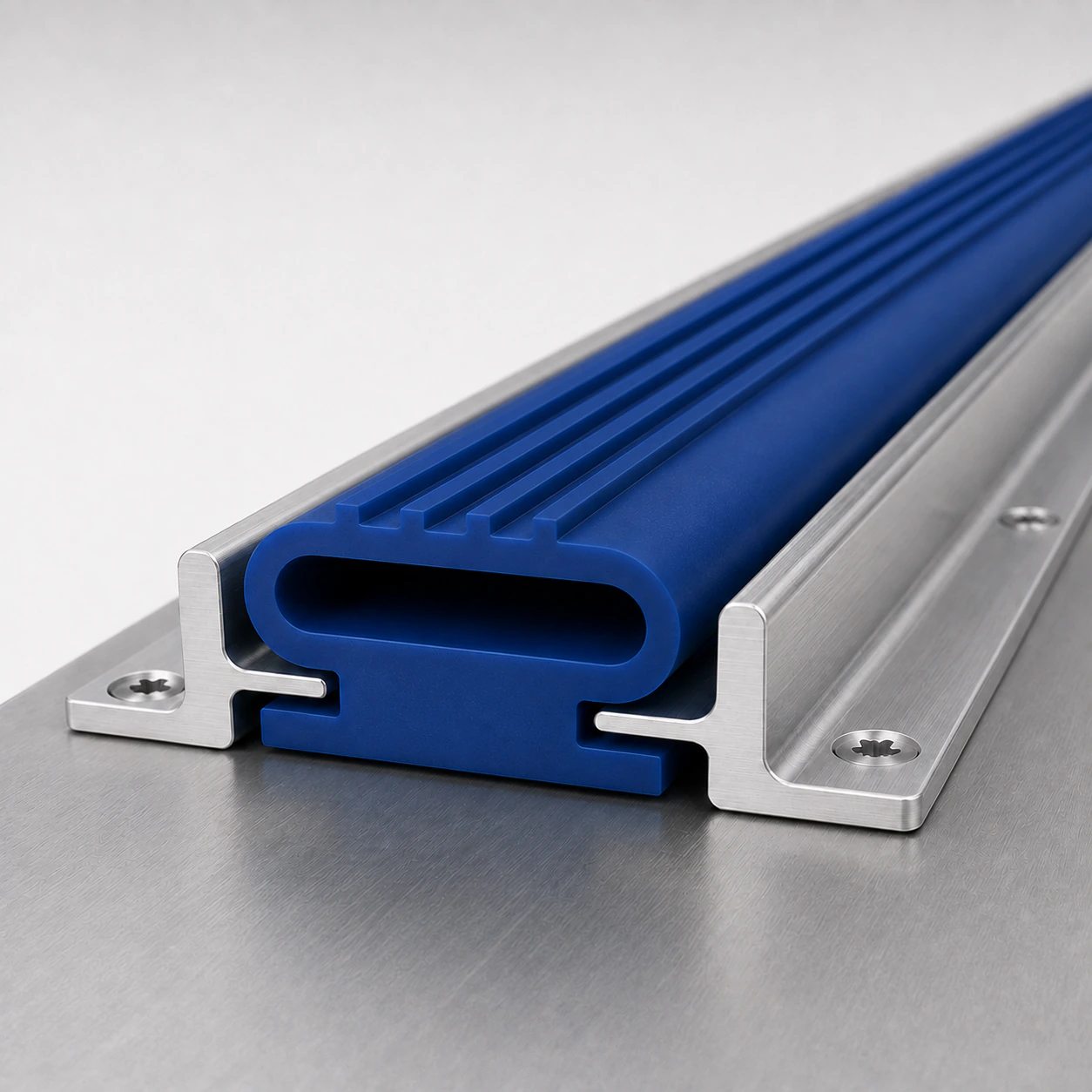

Bölünmüş Kanal Tutucu
İki parçalı yapı ile montaj ve sökme.
- 1Karşı yüzey
- 2Silikon profil
- 3Montaj kanalı
- 4Alttan hava girişi
HAVA BAĞLANTISI
Bağlantı alttan.
Hava akışı kontrollü.
Sibop, kanalın altından geçerek profilin tabanına bağlanır.
- Bağlantı konumu ve erişim
- Uygun sibop ve hava hattı
- Uygulamaya göre basınç kontrolü
PASLANMAZ SİBOPLAR
Sibop ve hava bağlantı seçenekleri
Hava hattınıza ve montaj alanınıza uygun bağlantıyı seçin.

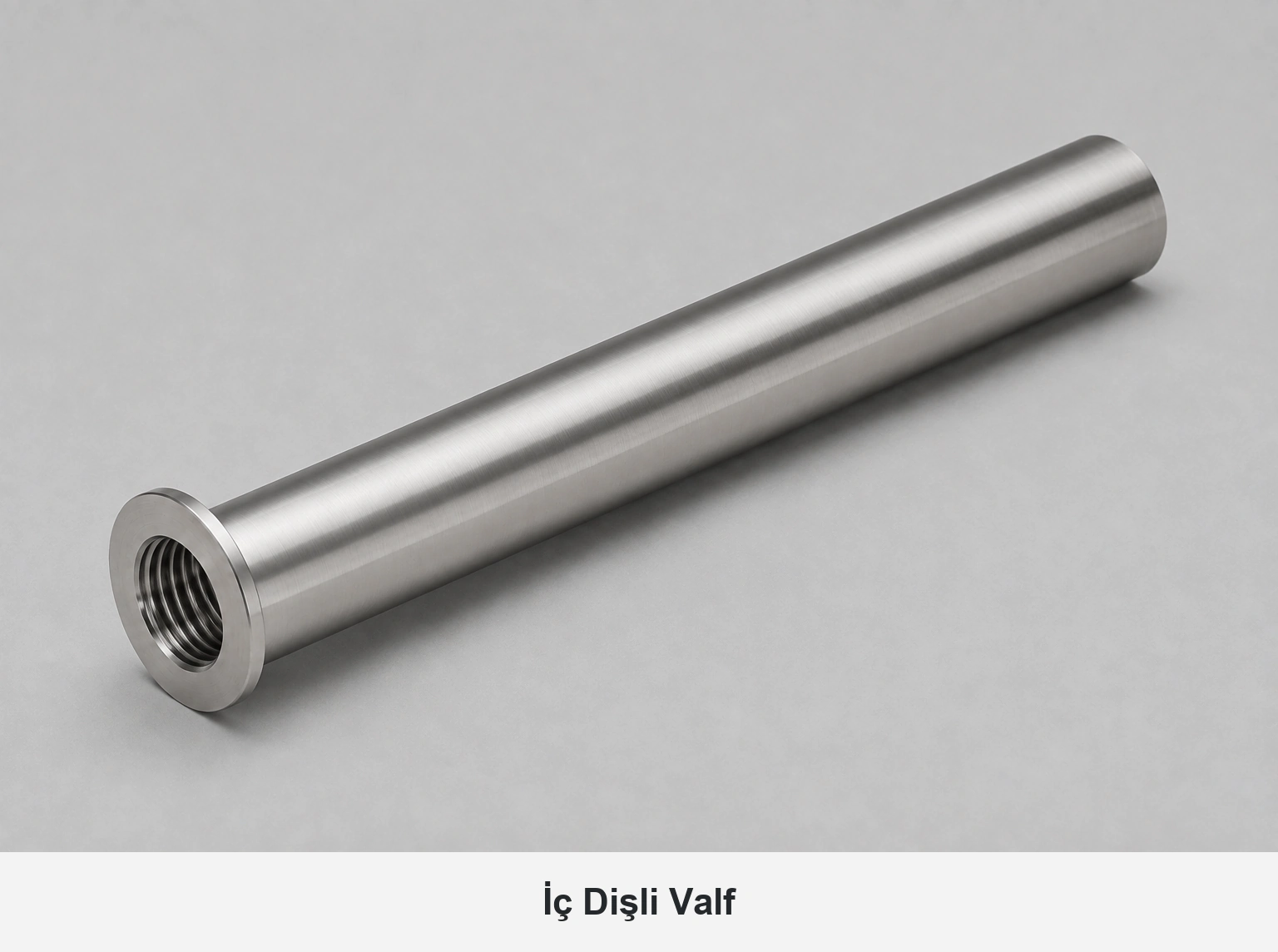

İç Dişli Valf
İçten dişli bağlantı

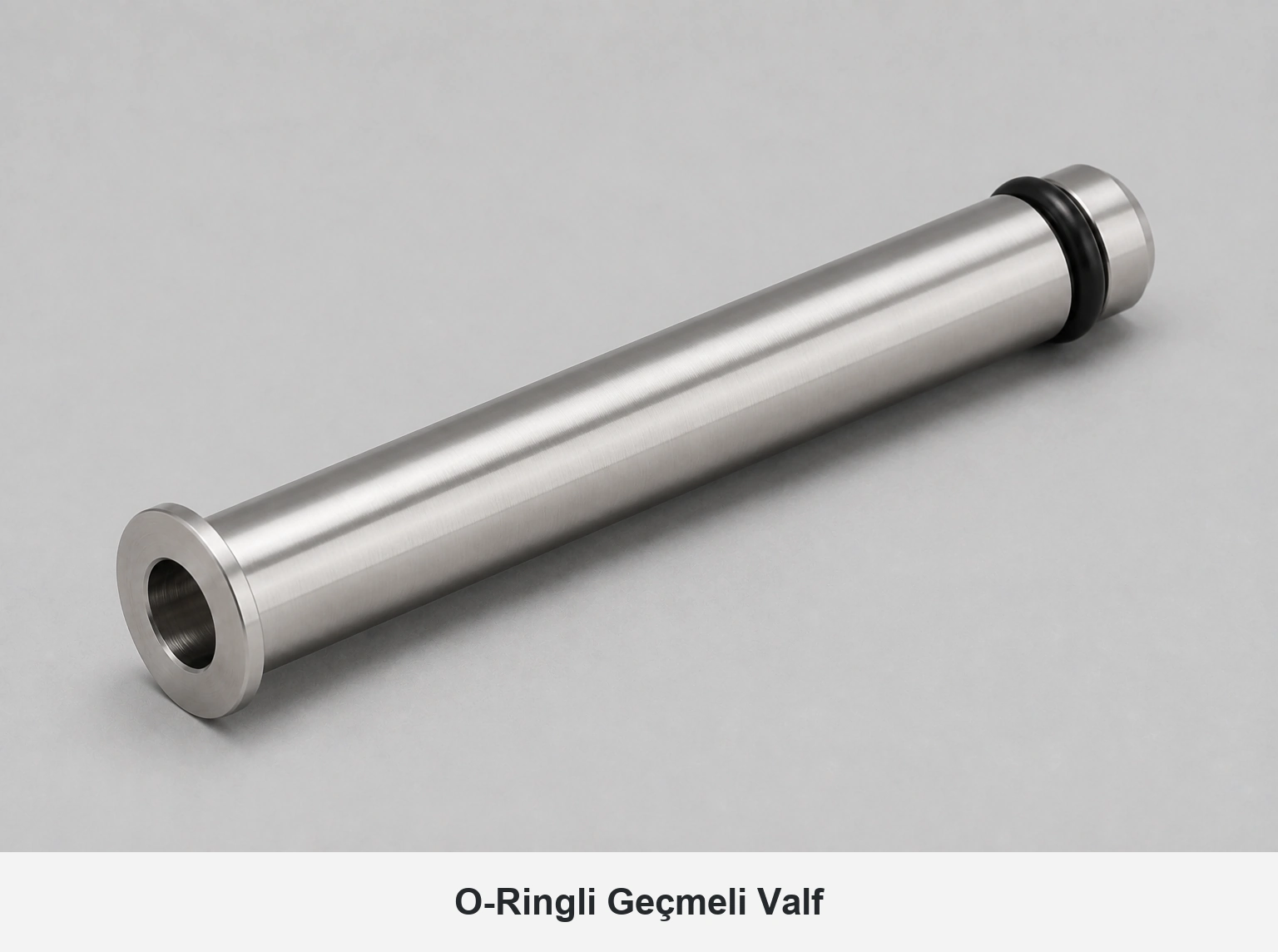

O-Ringli Geçmeli Valf
O-ring destekli geçme

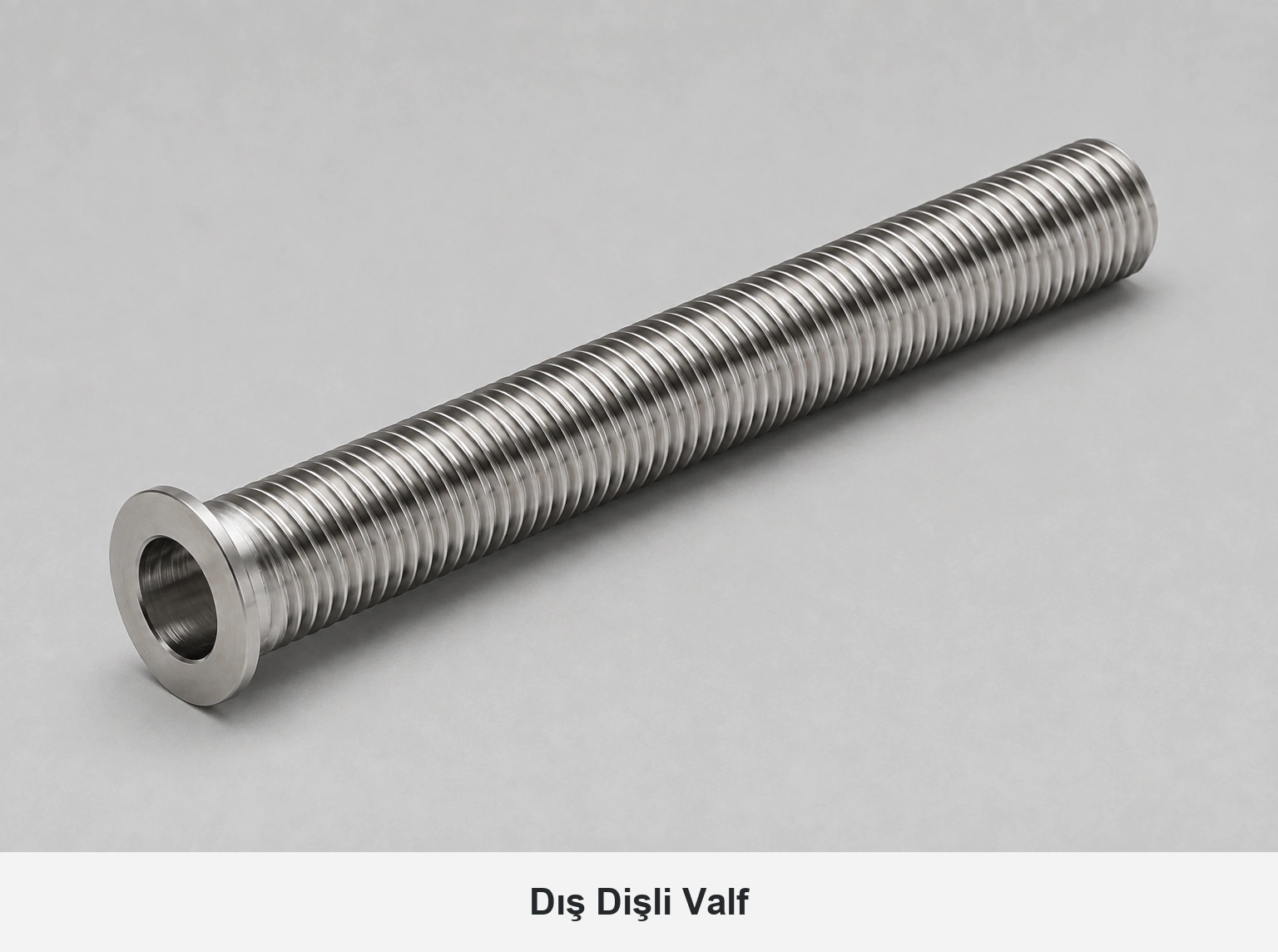

Dış Dişli Valf
Tam boy dış diş

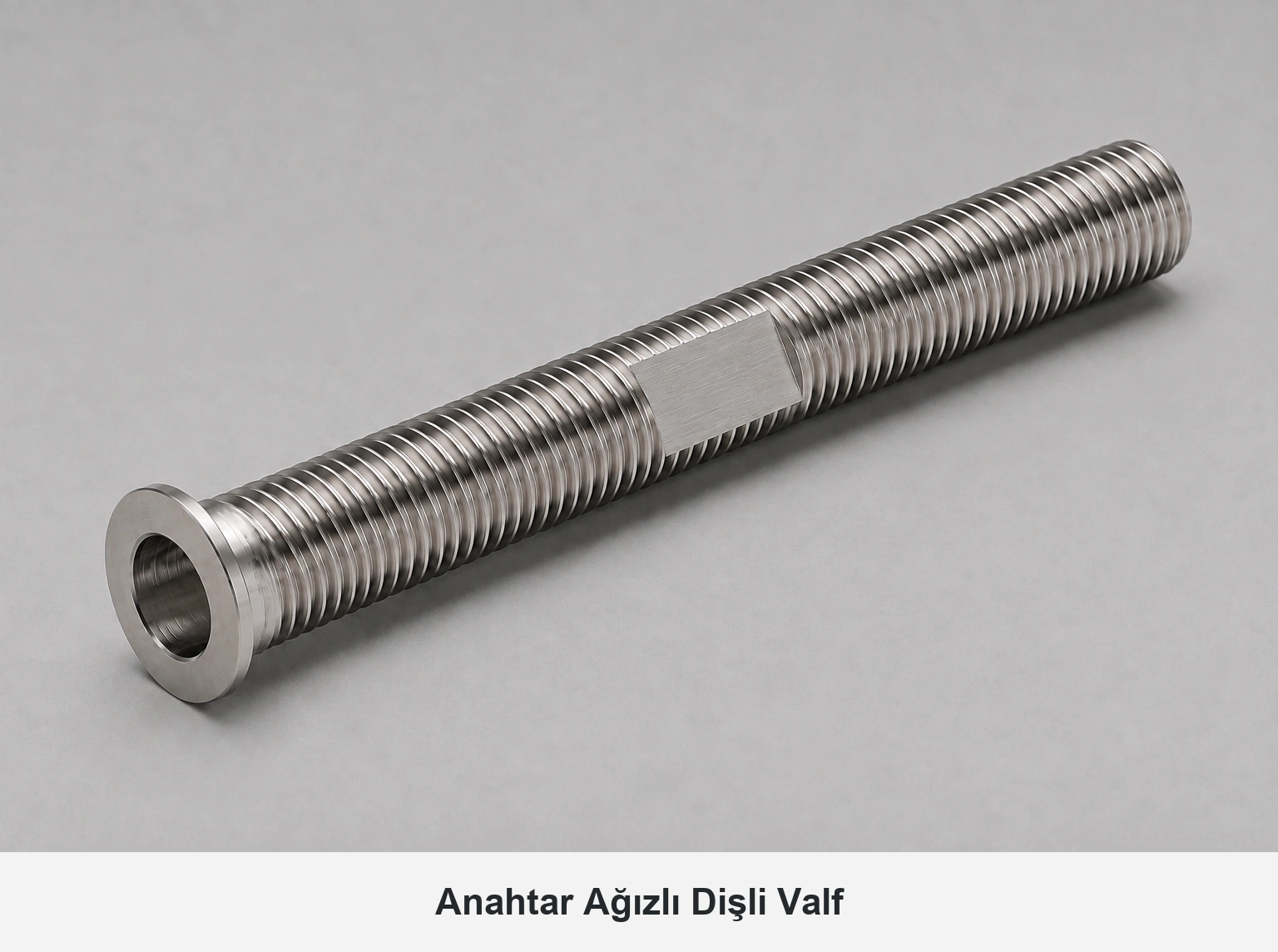

Anahtar Ağızlı Dişli Valf
Anahtar ağzı bulunan gövde

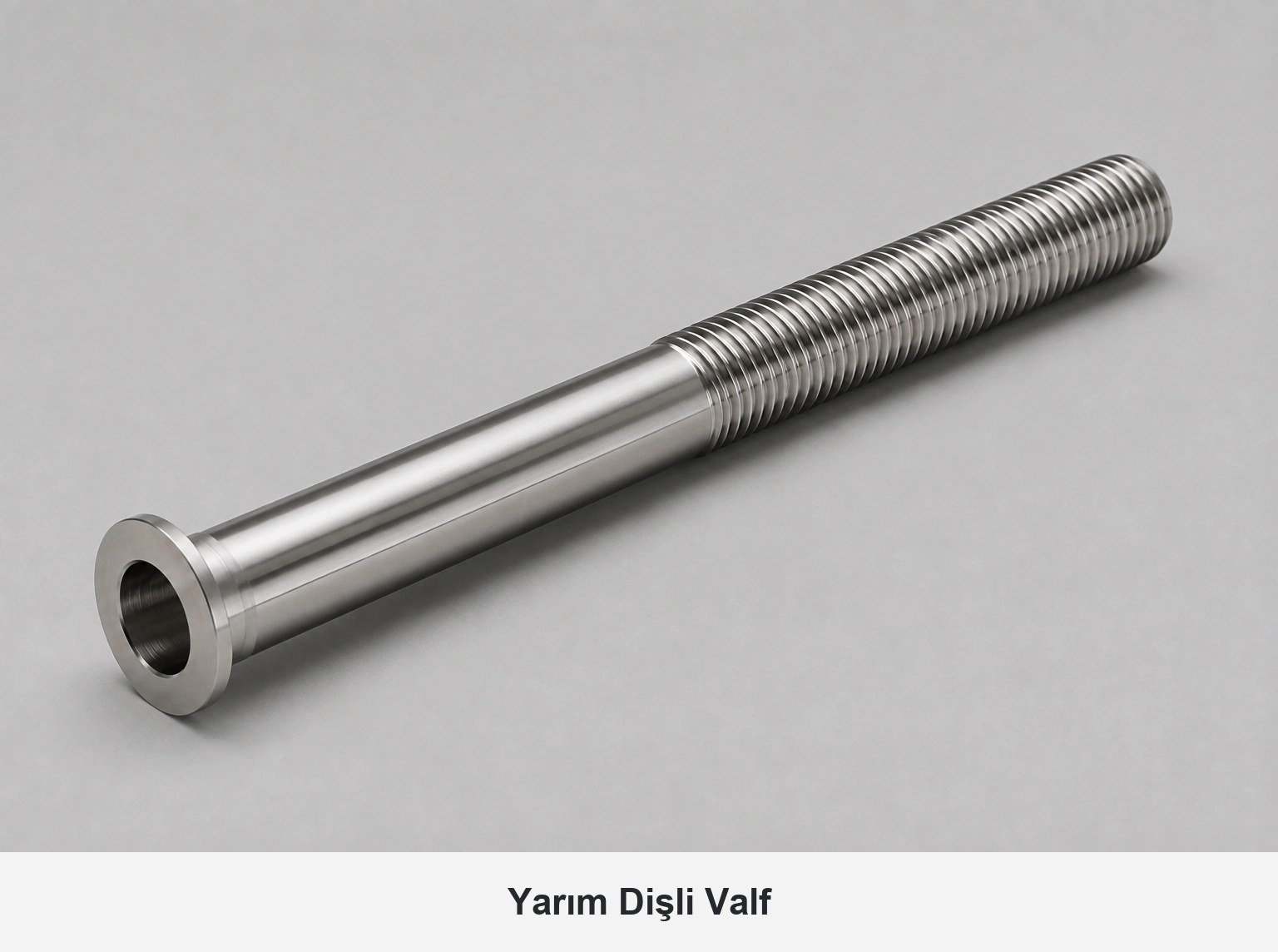

Yarım Dişli Valf
Düz ve dişli gövde

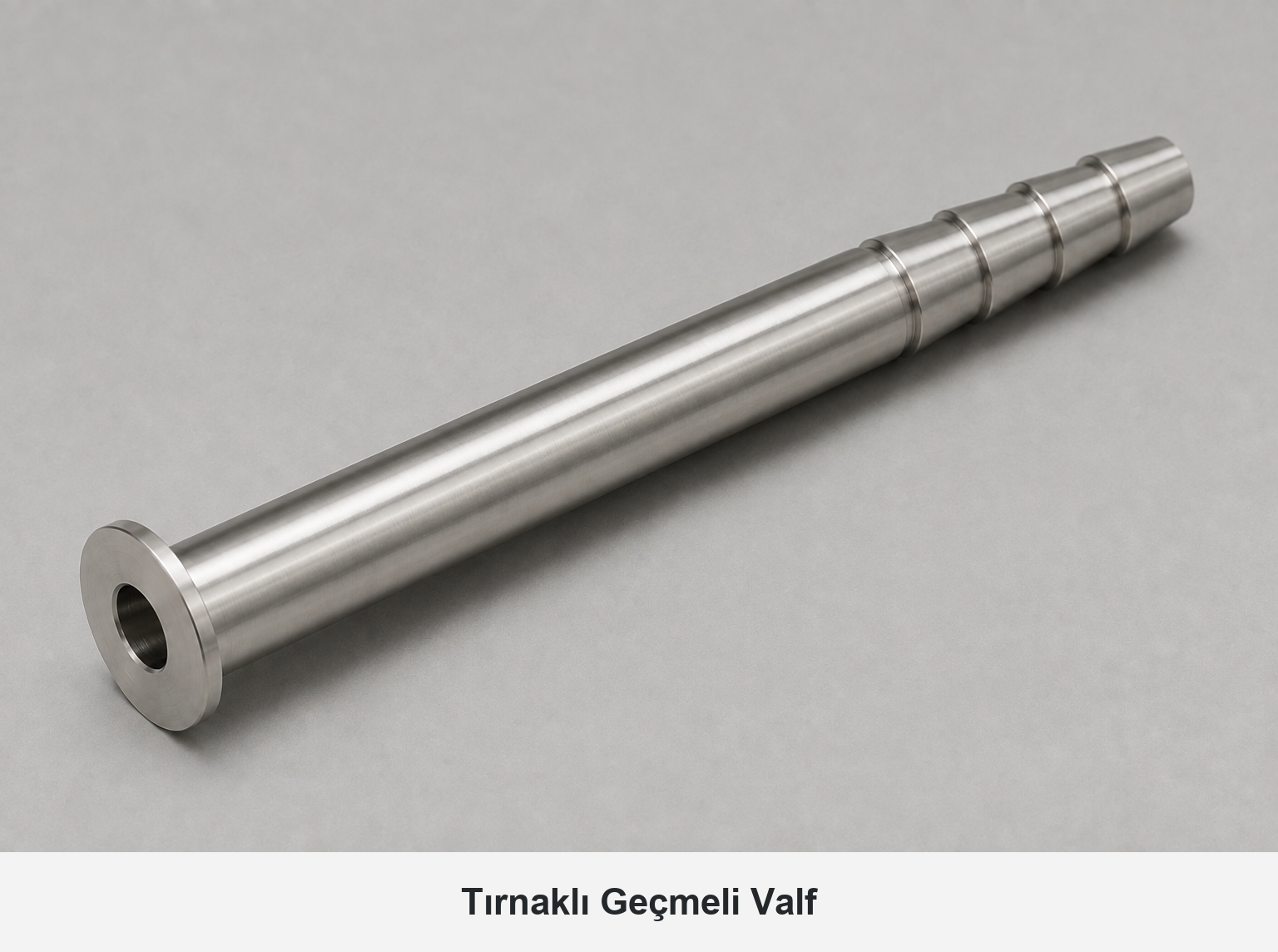

Tırnaklı Geçmeli Valf
Tırnaklı bağlantı ucu
Montajdan sonra kontrol edin.
Profilin yerleşimini ve çalışma döngüsünü birlikte değerlendirin.
Yerleşim
Profilin doğru konumda olduğunu kontrol edin.
Temas
Yüzeye temasın uygunluğunu değerlendirin.
Hava tahliyesi
Hava tahliyesinden sonra profilin geri çekilmesini kontrol edin.
Montajınızı birlikte değerlendirelim.
Teknik çiziminizi veya uygulama fotoğrafınızı paylaşın.
