1565
Kademeli
Çizimi incele - Genişlik
- 25,4 mm
- Yükseklik
- 15 mm
- Şişirilmiş yükseklik
- 16,5 mm
- Önerilen basınç
- 1,03 bar
ŞİŞİRİLEBİLİR SIZDIRMAZLIK ÇÖZÜMLERİ
Şişirilebilir
Conta Profilleri
6 profil sınıfını karşılaştırın.
Ölçüleri ve PDF çizimlerini inceleyin.
145 silikon conta çiziminde genişlik, yükseklik, şişirilmiş ölçü ve basınç bilgilerini karşılaştırın. Montaj kanalınıza ve temas boşluğunuza uygun profili birlikte seçelim.
PROFİL SEÇİMİ
Altı şişirilebilir conta profil ailesini keşfedin
Kesit özelliklerini inceleyin, ölçüleri karşılaştırın ve teknik çizimleri açın.
TEKNİK KATALOG
Profil kataloğu
Profilinizi seçin, teknik bilgileri inceleyin ve çizimini indirin.
Çizimi incele 2924
Kanala Geçmeli
Çizimi incele - Genişlik
- 16,6 mm
- Yükseklik
- 12,5 mm
- Şişirilmiş yükseklik
- 18,5 mm
- Önerilen basınç
- 1,03 bar
1091
Geçme Tabanlı
Çizimi incele - Genişlik
- 25 mm
- Yükseklik
- 15 mm
- Şişirilmiş yükseklik
- 34 mm
- Önerilen basınç
- 1,03 bar
1342
Esnek Yanaklı
Çizimi incele - Genişlik
- 23,6 mm
- Yükseklik
- 23 mm
- Şişirilmiş yükseklik
- 41,5 mm
- Önerilen basınç
- 1,03 bar
1092
Sap Ayaklı
Çizimi incele - Genişlik
- 30 mm
- Yükseklik
- 17,5 mm
- Şişirilmiş yükseklik
- 28 mm
- Önerilen basınç
- 1,03 bar
1742
Özel Kesitli
Çizimi incele - Genişlik
- 56 mm
- Yükseklik
- 25 mm
- Şişirilmiş yükseklik
- 34 mm
- Önerilen basınç
- 1,38 bar
368
Kademeli
Çizimi incele - Genişlik
- 34,4 mm
- Yükseklik
- 32 mm
- Şişirilmiş yükseklik
- 35,5 mm
- Önerilen basınç
- 1,24 bar
1602
Esnek Yanaklı
Çizimi incele - Genişlik
- 17,3 mm
- Yükseklik
- 12,7 mm
- Şişirilmiş yükseklik
- 24 mm
- Önerilen basınç
- 1,03 bar
2251
Esnek Yanaklı
Çizimi incele - Genişlik
- 16,9 mm
- Yükseklik
- 7 mm
- Şişirilmiş yükseklik
- 15 mm
- Önerilen basınç
- 1,03 bar
2264
Esnek Yanaklı
Çizimi incele - Genişlik
- 20,5 mm
- Yükseklik
- 11,7 mm
- Şişirilmiş yükseklik
- 21 mm
- Önerilen basınç
- 1,03 bar
2296
Esnek Yanaklı
Çizimi incele - Genişlik
- 36 mm
- Yükseklik
- 29 mm
- Şişirilmiş yükseklik
- 53 mm
- Önerilen basınç
- 1,03 bar
2357
Özel Kesitli
Çizimi incele - Genişlik
- 50,5 mm
- Yükseklik
- 25,31 mm
- Şişirilmiş yükseklik
- 38 mm
- Önerilen basınç
- 1,03 bar
2427
Esnek Yanaklı
Çizimi incele - Genişlik
- 14,4 mm
- Yükseklik
- 11,7 mm
- Şişirilmiş yükseklik
- 18,5 mm
- Önerilen basınç
- 0,83 bar
2688
Özel Kesitli
Çizimi incele - Genişlik
- 70 mm
- Yükseklik
- 38 mm
- Şişirilmiş yükseklik
- 50 mm
- Önerilen basınç
- 1,72 bar
2774
Esnek Yanaklı
Çizimi incele - Genişlik
- 16 mm
- Yükseklik
- 12,5 mm
- Şişirilmiş yükseklik
- 18 mm
- Önerilen basınç
- 1,03 bar
2969
Sap Ayaklı
Çizimi incele - Genişlik
- 14,5 mm
- Yükseklik
- 10,1 mm
- Şişirilmiş yükseklik
- 16 mm
- Önerilen basınç
- 0,69 bar
3015
Kanala Geçmeli
Çizimi incele - Genişlik
- 14 mm
- Yükseklik
- 10 mm
- Şişirilmiş yükseklik
- 14,5 mm
- Önerilen basınç
- 1,03 bar
3069
Sap Ayaklı
Çizimi incele - Genişlik
- 49,2 mm
- Yükseklik
- 21 mm
- Şişirilmiş yükseklik
- 49 mm
- Önerilen basınç
- 1,03 bar
3074
Kanala Geçmeli
Çizimi incele - Genişlik
- 36 mm
- Yükseklik
- 29 mm
- Şişirilmiş yükseklik
- 42,5 mm
- Önerilen basınç
- 1,03 bar
3091
Kanala Geçmeli
Çizimi incele - Genişlik
- 14 mm
- Yükseklik
- 13 mm
- Şişirilmiş yükseklik
- 17,3 mm
- Önerilen basınç
- 0,69 bar
3104
Özel Kesitli
Çizimi incele - Genişlik
- 40 mm
- Yükseklik
- 28 mm
- Şişirilmiş yükseklik
- 34 mm
- Önerilen basınç
- 1,38 bar
3158
Esnek Yanaklı
Çizimi incele - Genişlik
- 14,3 mm
- Yükseklik
- 11,3 mm
- Şişirilmiş yükseklik
- 20 mm
- Önerilen basınç
- 1,03 bar
3192
Kademeli
Çizimi incele - Genişlik
- 23,1 mm
- Yükseklik
- 21 mm
- Şişirilmiş yükseklik
- 25 mm
- Önerilen basınç
- 1,03 bar
3237
Özel Kesitli
Çizimi incele - Genişlik
- 48 mm
- Yükseklik
- 10,5 mm
- Şişirilmiş yükseklik
- 15 mm
- Önerilen basınç
- 1,03 bar
3886
Kademeli
Çizimi incele - Genişlik
- 15 mm
- Yükseklik
- 11,5 mm
- Şişirilmiş yükseklik
- 13,5 mm
- Önerilen basınç
- 1,03 bar
3991
Kanala Geçmeli
Çizimi incele - Genişlik
- 10 mm
- Yükseklik
- 10 mm
- Şişirilmiş yükseklik
- 13 mm
- Önerilen basınç
- 0,55 bar
4005
Özel Kesitli
Çizimi incele - Genişlik
- 16,5 mm
- Yükseklik
- 21,5 mm
- Şişirilmiş yükseklik
- 24 mm
- Önerilen basınç
- 0,69 bar
4008
Kanala Geçmeli
Çizimi incele - Genişlik
- 33 mm
- Yükseklik
- 30 mm
- Şişirilmiş yükseklik
- 42 mm
- Önerilen basınç
- 1,38 bar
4010
Esnek Yanaklı
Çizimi incele - Genişlik
- 36 mm
- Yükseklik
- 15 mm
- Şişirilmiş yükseklik
- 20 mm
- Önerilen basınç
- 1,38 bar
4145
Kademeli
Çizimi incele - Genişlik
- 37 mm
- Yükseklik
- 32,5 mm
- Şişirilmiş yükseklik
- 37 mm
- Önerilen basınç
- 1,38 bar
4245
Esnek Yanaklı
Çizimi incele - Genişlik
- 15,5 mm
- Yükseklik
- 11 mm
- Şişirilmiş yükseklik
- 21 mm
- Önerilen basınç
- 1,03 bar
4272
Esnek Yanaklı
Çizimi incele - Genişlik
- 16 mm
- Yükseklik
- 15 mm
- Şişirilmiş yükseklik
- 26 mm
- Önerilen basınç
- 0,69 bar
4348
Esnek Yanaklı
Çizimi incele - Genişlik
- 17,2 mm
- Yükseklik
- 15,5 mm
- Şişirilmiş yükseklik
- 20 mm
- Önerilen basınç
- 1,03 bar
4418
Sap Ayaklı
Çizimi incele - Genişlik
- 51,4 mm
- Yükseklik
- 23 mm
- Şişirilmiş yükseklik
- 42 mm
- Önerilen basınç
- 1,38 bar
4525
Esnek Yanaklı
Çizimi incele - Genişlik
- 12,8 mm
- Yükseklik
- 7 mm
- Şişirilmiş yükseklik
- 10 mm
- Önerilen basınç
- 0,69 bar
4528
Özel Kesitli
Çizimi incele - Genişlik
- 30 mm
- Yükseklik
- 36 mm
- Şişirilmiş yükseklik
- 36 mm
- Önerilen basınç
- 0,97 bar
4539
Kademeli
Çizimi incele - Genişlik
- 16 mm
- Yükseklik
- 12 mm
- Şişirilmiş yükseklik
- 14 mm
- Önerilen basınç
- 1,03 bar
4549
Özel Kesitli
Çizimi incele - Genişlik
- 12 mm
- Yükseklik
- 16,8 mm
- Şişirilmiş yükseklik
- 17 mm
- Önerilen basınç
- 0,69 bar
4565
Sap Ayaklı
Çizimi incele - Genişlik
- 76,5 mm
- Yükseklik
- 30,3 mm
- Şişirilmiş yükseklik
- 63 mm
- Önerilen basınç
- 0,69 bar
4654
Özel Kesitli
Çizimi incele - Genişlik
- 15 mm
- Yükseklik
- 14,5 mm
- Şişirilmiş yükseklik
- 17 mm
- Önerilen basınç
- 1,03 bar
4681
Kanala Geçmeli
Çizimi incele - Genişlik
- 27 mm
- Yükseklik
- 23 mm
- Şişirilmiş yükseklik
- 30 mm
- Önerilen basınç
- 0,55 bar
4725
Esnek Yanaklı
Çizimi incele - Genişlik
- 23,4 mm
- Yükseklik
- 20 mm
- Şişirilmiş yükseklik
- 35 mm
- Önerilen basınç
- 1,24 bar
4732
Esnek Yanaklı
Çizimi incele - Genişlik
- 15 mm
- Yükseklik
- 14,5 mm
- Şişirilmiş yükseklik
- 20 mm
- Önerilen basınç
- 0,69 bar
4739
Sap Ayaklı
Çizimi incele - Genişlik
- 30,3 mm
- Yükseklik
- 18,8 mm
- Şişirilmiş yükseklik
- 28 mm
- Önerilen basınç
- 0,69 bar
4774
Kademeli
Çizimi incele - Genişlik
- 19,5 mm
- Yükseklik
- 19,5 mm
- Şişirilmiş yükseklik
- 20 mm
- Önerilen basınç
- 1,24 bar
4805
Kanala Geçmeli
Çizimi incele - Genişlik
- 20 mm
- Yükseklik
- 14 mm
- Şişirilmiş yükseklik
- 19 mm
- Önerilen basınç
- 0,34 bar
4811
Özel Kesitli
Çizimi incele - Genişlik
- 18 mm
- Yükseklik
- 16 mm
- Şişirilmiş yükseklik
- 17 mm
- Önerilen basınç
- 0,97 bar
4812
Kanala Geçmeli
Çizimi incele - Genişlik
- 14 mm
- Yükseklik
- 11 mm
- Şişirilmiş yükseklik
- 17 mm
- Önerilen basınç
- 1,03 bar
4822
Sap Ayaklı
Çizimi incele - Genişlik
- 30,3 mm
- Yükseklik
- 19,3 mm
- Şişirilmiş yükseklik
- 27 mm
- Önerilen basınç
- 0,69 bar
4893
Kanala Geçmeli
Çizimi incele - Genişlik
- 63 mm
- Yükseklik
- 24,6 mm
- Şişirilmiş yükseklik
- 34 mm
- Önerilen basınç
- 0,34 bar
5101
Kademeli
Çizimi incele - Genişlik
- 35,5 mm
- Yükseklik
- 32 mm
- Şişirilmiş yükseklik
- 36,5 mm
- Önerilen basınç
- 1,38 bar
5105
Özel Kesitli
Çizimi incele - Genişlik
- 13,1 mm
- Yükseklik
- 15,8 mm
- Şişirilmiş yükseklik
- 17 mm
- Önerilen basınç
- 0,83 bar
5124
Esnek Yanaklı
Çizimi incele - Genişlik
- 20 mm
- Yükseklik
- 20 mm
- Şişirilmiş yükseklik
- 25 mm
- Önerilen basınç
- 1,24 bar
5145
Özel Kesitli
Çizimi incele - Genişlik
- 13 mm
- Yükseklik
- 14 mm
- Şişirilmiş yükseklik
- 16 mm
- Önerilen basınç
- 1,03 bar
5158
Esnek Yanaklı
Çizimi incele - Genişlik
- 19 mm
- Yükseklik
- 14 mm
- Şişirilmiş yükseklik
- 23,5 mm
- Önerilen basınç
- 0,69 bar
5208
Özel Kesitli
Çizimi incele - Genişlik
- 22 mm
- Yükseklik
- 22 mm
- Şişirilmiş yükseklik
- 22 mm
- Önerilen basınç
- 1,1 bar
5233
Kademeli
Çizimi incele - Genişlik
- 16,2 mm
- Yükseklik
- 12,3 mm
- Şişirilmiş yükseklik
- 14 mm
- Önerilen basınç
- 1,03 bar
5296
Kanala Geçmeli
Çizimi incele - Genişlik
- 24 mm
- Yükseklik
- 24 mm
- Şişirilmiş yükseklik
- 34 mm
- Önerilen basınç
- 0,83 bar
5394
Özel Kesitli
Çizimi incele - Genişlik
- 35 mm
- Yükseklik
- 34,7 mm
- Şişirilmiş yükseklik
- 37 mm
- Önerilen basınç
- 1,38 bar
5405
Özel Kesitli
Çizimi incele - Genişlik
- 16 mm
- Yükseklik
- 16 mm
- Şişirilmiş yükseklik
- 18 mm
- Önerilen basınç
- 0,83 bar
5407
Kanala Geçmeli
Çizimi incele - Genişlik
- 29 mm
- Yükseklik
- 14,5 mm
- Şişirilmiş yükseklik
- 21 mm
- Önerilen basınç
- 0,69 bar
5423
Özel Kesitli
Çizimi incele - Genişlik
- 30 mm
- Yükseklik
- 12,5 mm
- Şişirilmiş yükseklik
- 16 mm
- Önerilen basınç
- 0,69 bar
5485
Sap Ayaklı
Çizimi incele - Genişlik
- 52,8 mm
- Yükseklik
- 20,2 mm
- Şişirilmiş yükseklik
- 42 mm
- Önerilen basınç
- 1,38 bar
5592
Kanala Geçmeli
Çizimi incele - Genişlik
- 45 mm
- Yükseklik
- 45 mm
- Şişirilmiş yükseklik
- 70 mm
- Önerilen basınç
- 0,55 bar
5832
Kademeli
Çizimi incele - Genişlik
- 24 mm
- Yükseklik
- 12 mm
- Şişirilmiş yükseklik
- 15 mm
- Önerilen basınç
- 1,24 bar
5917
Kademeli
Çizimi incele - Genişlik
- 28,5 mm
- Yükseklik
- 22,6 mm
- Şişirilmiş yükseklik
- 25,5 mm
- Önerilen basınç
- 0,69 bar
5926
Kademeli
Çizimi incele - Genişlik
- 22,5 mm
- Yükseklik
- 20 mm
- Şişirilmiş yükseklik
- 23 mm
- Önerilen basınç
- 1,03 bar
5974
Geçme Tabanlı
Çizimi incele - Genişlik
- 19,8 mm
- Yükseklik
- 13 mm
- Şişirilmiş yükseklik
- 17 mm
- Önerilen basınç
- 0,69 bar
6044
Özel Kesitli
Çizimi incele - Genişlik
- 32,8 mm
- Yükseklik
- 28 mm
- Şişirilmiş yükseklik
- 37 mm
- Önerilen basınç
- 0,69 bar
6154
Sap Ayaklı
Çizimi incele - Genişlik
- 31,8 mm
- Yükseklik
- 15,9 mm
- Şişirilmiş yükseklik
- 26 mm
- Önerilen basınç
- 0,55 bar
6226
Sap Ayaklı
Çizimi incele - Genişlik
- 30 mm
- Yükseklik
- 17,5 mm
- Şişirilmiş yükseklik
- 29 mm
- Önerilen basınç
- 0,69 bar
6234
Özel Kesitli
Çizimi incele - Genişlik
- 16 mm
- Yükseklik
- 15,5 mm
- Şişirilmiş yükseklik
- 17 mm
- Önerilen basınç
- 0,69 bar
6370
Sap Ayaklı
Çizimi incele - Genişlik
- 60 mm
- Yükseklik
- 40 mm
- Şişirilmiş yükseklik
- 48 mm
- Önerilen basınç
- 1,38 bar
6395
Kanala Geçmeli
Çizimi incele - Genişlik
- 17,5 mm
- Yükseklik
- 17 mm
- Şişirilmiş yükseklik
- 20 mm
- Önerilen basınç
- 0,9 bar
6499
Esnek Yanaklı
Çizimi incele - Genişlik
- 9 mm
- Yükseklik
- 10,8 mm
- Şişirilmiş yükseklik
- 14 mm
- Önerilen basınç
- 0,83 bar
6527
Esnek Yanaklı
Çizimi incele - Genişlik
- 25 mm
- Yükseklik
- 10,4 mm
- Şişirilmiş yükseklik
- 15 mm
- Önerilen basınç
- 1,03 bar
6604
Kademeli
Çizimi incele - Genişlik
- 16,4 mm
- Yükseklik
- 14 mm
- Şişirilmiş yükseklik
- 15 mm
- Önerilen basınç
- 1,1 bar
6606
Kademeli
Çizimi incele - Genişlik
- 14 mm
- Yükseklik
- 10 mm
- Şişirilmiş yükseklik
- 12 mm
- Önerilen basınç
- 1,03 bar
6630
Kademeli
Çizimi incele - Genişlik
- 35,1 mm
- Yükseklik
- 31 mm
- Şişirilmiş yükseklik
- 35 mm
- Önerilen basınç
- 1,38 bar
6682
Özel Kesitli
Çizimi incele - Genişlik
- 17,3 mm
- Yükseklik
- 14,5 mm
- Şişirilmiş yükseklik
- 17 mm
- Önerilen basınç
- 0,55 bar
6683
Özel Kesitli
Çizimi incele - Genişlik
- 16 mm
- Yükseklik
- 20 mm
- Şişirilmiş yükseklik
- 23,5 mm
- Önerilen basınç
- 0,69 bar
6799
Özel Kesitli
Çizimi incele - Genişlik
- 16 mm
- Yükseklik
- 22 mm
- Şişirilmiş yükseklik
- 25 mm
- Önerilen basınç
- 0,97 bar
6895
Kademeli
Çizimi incele - Genişlik
- 30 mm
- Yükseklik
- 15 mm
- Şişirilmiş yükseklik
- 17 mm
- Önerilen basınç
- 1,24 bar
6989
Sap Ayaklı
Çizimi incele - Genişlik
- 25,4 mm
- Yükseklik
- 12,5 mm
- Şişirilmiş yükseklik
- 16 mm
- Önerilen basınç
- 1,03 bar
7192
Kanala Geçmeli
Çizimi incele - Genişlik
- 36 mm
- Yükseklik
- 29 mm
- Şişirilmiş yükseklik
- 52 mm
- Önerilen basınç
- 1,38 bar
7233
Kademeli
Çizimi incele - Genişlik
- 13,5 mm
- Yükseklik
- 9 mm
- Şişirilmiş yükseklik
- 10 mm
- Önerilen basınç
- 0,69 bar
7256
Kanala Geçmeli
Çizimi incele - Genişlik
- 19 mm
- Yükseklik
- 13,5 mm
- Şişirilmiş yükseklik
- 15 mm
- Önerilen basınç
- 0,83 bar
7330
Özel Kesitli
Çizimi incele - Genişlik
- 16 mm
- Yükseklik
- 12 mm
- Şişirilmiş yükseklik
- 15 mm
- Önerilen basınç
- 0,83 bar
7396
Esnek Yanaklı
Çizimi incele - Genişlik
- 18 mm
- Yükseklik
- 14 mm
- Şişirilmiş yükseklik
- 17 mm
- Önerilen basınç
- 0,97 bar
7488
Geçme Tabanlı
Çizimi incele - Genişlik
- 23,4 mm
- Yükseklik
- 12,9 mm
- Şişirilmiş yükseklik
- 14 mm
- Önerilen basınç
- 0,83 bar
7556
Esnek Yanaklı
Çizimi incele - Genişlik
- 22 mm
- Yükseklik
- 13,7 mm
- Şişirilmiş yükseklik
- 16 mm
- Önerilen basınç
- 0,97 bar
7649
Kademeli
Çizimi incele - Genişlik
- 13,5 mm
- Yükseklik
- 10,2 mm
- Şişirilmiş yükseklik
- 11 mm
- Önerilen basınç
- 0,83 bar
7664
Özel Kesitli
Çizimi incele - Genişlik
- 15 mm
- Yükseklik
- 14 mm
- Şişirilmiş yükseklik
- 15 mm
- Önerilen basınç
- 0,97 bar
7827
Geçme Tabanlı
Çizimi incele - Genişlik
- 25,3 mm
- Yükseklik
- 15,8 mm
- Şişirilmiş yükseklik
- 35 mm
- Önerilen basınç
- 1,03 bar
7921
Esnek Yanaklı
Çizimi incele - Genişlik
- 41,5 mm
- Yükseklik
- 28 mm
- Şişirilmiş yükseklik
- 52 mm
- Önerilen basınç
- 1,03 bar
8009
Özel Kesitli
Çizimi incele - Genişlik
- 17,5 mm
- Yükseklik
- 16 mm
- Şişirilmiş yükseklik
- 19 mm
- Önerilen basınç
- 1,24 bar
8011
Özel Kesitli
Çizimi incele - Genişlik
- 26 mm
- Yükseklik
- 10,3 mm
- Şişirilmiş yükseklik
- 36 mm
- Önerilen basınç
- 1,03 bar
8105
Esnek Yanaklı
Çizimi incele - Genişlik
- 23,6 mm
- Yükseklik
- 22,9 mm
- Şişirilmiş yükseklik
- 36 mm
- Önerilen basınç
- 1,03 bar
8106
Geçme Tabanlı
Çizimi incele - Genişlik
- 18,2 mm
- Yükseklik
- 13,4 mm
- Şişirilmiş yükseklik
- 23,5 mm
- Önerilen basınç
- 1,03 bar
8107
Özel Kesitli
Çizimi incele - Genişlik
- 16,6 mm
- Yükseklik
- 24,2 mm
- Şişirilmiş yükseklik
- 12 mm
- Önerilen basınç
- 1,03 bar
8166
Kademeli
Çizimi incele - Genişlik
- 36 mm
- Yükseklik
- 33,5 mm
- Şişirilmiş yükseklik
- 34,5 mm
- Önerilen basınç
- 1,24 bar
8168
Kademeli
Çizimi incele - Genişlik
- 14,5 mm
- Yükseklik
- 10,5 mm
- Şişirilmiş yükseklik
- 11,6 mm
- Önerilen basınç
- 1,03 bar
8206
Kademeli
Çizimi incele - Genişlik
- 16 mm
- Yükseklik
- 14 mm
- Şişirilmiş yükseklik
- 15 mm
- Önerilen basınç
- 1,03 bar
8258
Kademeli
Çizimi incele - Genişlik
- 16 mm
- Yükseklik
- 12 mm
- Şişirilmiş yükseklik
- 13 mm
- Önerilen basınç
- 1,03 bar
8260
Kademeli
Çizimi incele - Genişlik
- 20 mm
- Yükseklik
- 6 mm
- Şişirilmiş yükseklik
- 14 mm
- Önerilen basınç
- 1,03 bar
8309
Geçme Tabanlı
Çizimi incele - Genişlik
- 23,3 mm
- Yükseklik
- 16,8 mm
- Şişirilmiş yükseklik
- 26 mm
- Önerilen basınç
- 1,03 bar
8396
Özel Kesitli
Çizimi incele - Genişlik
- 38,1 mm
- Yükseklik
- 12,7 mm
- Şişirilmiş yükseklik
- 30,5 mm
- Önerilen basınç
- 0,69 bar
8433
Kanala Geçmeli
Çizimi incele - Genişlik
- 24 mm
- Yükseklik
- 20,5 mm
- Şişirilmiş yükseklik
- 29 mm
- Önerilen basınç
- 0,97 bar
8451
Özel Kesitli
Çizimi incele - Genişlik
- 60 mm
- Yükseklik
- 42,5 mm
- Şişirilmiş yükseklik
- 73 mm
- Önerilen basınç
- 0,69 bar
8463
Özel Kesitli
Çizimi incele - Genişlik
- 35 mm
- Yükseklik
- 35 mm
- Şişirilmiş yükseklik
- 57 mm
- Önerilen basınç
- 0,83 bar
8466
Esnek Yanaklı
Çizimi incele - Genişlik
- 18,1 mm
- Yükseklik
- 14 mm
- Şişirilmiş yükseklik
- 19 mm
- Önerilen basınç
- 1,03 bar
8483
Kademeli
Çizimi incele - Genişlik
- 35 mm
- Yükseklik
- 32 mm
- Şişirilmiş yükseklik
- 35 mm
- Önerilen basınç
- 1,24 bar
8551
Özel Kesitli
Çizimi incele - Genişlik
- 47 mm
- Yükseklik
- 27 mm
- Şişirilmiş yükseklik
- 27,5 mm
- Önerilen basınç
- 1,03 bar
8575
Esnek Yanaklı
Çizimi incele - Genişlik
- 17 mm
- Yükseklik
- 13 mm
- Şişirilmiş yükseklik
- 23,5 mm
- Önerilen basınç
- 0,97 bar
8579
Kanala Geçmeli
Çizimi incele - Genişlik
- 16 mm
- Yükseklik
- 17 mm
- Şişirilmiş yükseklik
- 25,5 mm
- Önerilen basınç
- 0,83 bar
8627
Özel Kesitli
Çizimi incele - Genişlik
- 42 mm
- Yükseklik
- 28 mm
- Şişirilmiş yükseklik
- 48 mm
- Önerilen basınç
- 1,03 bar
8718
Esnek Yanaklı
Çizimi incele - Genişlik
- 16,1 mm
- Yükseklik
- 12,8 mm
- Şişirilmiş yükseklik
- 23,3 mm
- Önerilen basınç
- 0,69 bar
8733
Sap Ayaklı
Çizimi incele - Genişlik
- 54 mm
- Yükseklik
- 34,5 mm
- Şişirilmiş yükseklik
- 50 mm
- Önerilen basınç
- 1,24 bar
8829
Kanala Geçmeli
Çizimi incele - Genişlik
- 35 mm
- Yükseklik
- 32 mm
- Şişirilmiş yükseklik
- 35 mm
- Önerilen basınç
- 1,24 bar
8953
Sap Ayaklı
Çizimi incele - Genişlik
- 60,4 mm
- Yükseklik
- 36,5 mm
- Şişirilmiş yükseklik
- 57 mm
- Önerilen basınç
- 1,03 bar
8957
Özel Kesitli
Çizimi incele - Genişlik
- 34,5 mm
- Yükseklik
- 35 mm
- Şişirilmiş yükseklik
- 37 mm
- Önerilen basınç
- 0,69 bar
9009
Kademeli
Çizimi incele - Genişlik
- 15 mm
- Yükseklik
- 11,5 mm
- Şişirilmiş yükseklik
- 13,5 mm
- Önerilen basınç
- 0,69 bar
9051
Sap Ayaklı
Çizimi incele - Genişlik
- 40 mm
- Yükseklik
- 27 mm
- Şişirilmiş yükseklik
- 35,5 mm
- Önerilen basınç
- 1,03 bar
9076
Kanala Geçmeli
Çizimi incele - Genişlik
- 34 mm
- Yükseklik
- 25 mm
- Şişirilmiş yükseklik
- 39,5 mm
- Önerilen basınç
- 0,69 bar
9080
Sap Ayaklı
Çizimi incele - Genişlik
- 50,8 mm
- Yükseklik
- 22,2 mm
- Şişirilmiş yükseklik
- 39 mm
- Önerilen basınç
- 1,03 bar
9081
Kademeli
Çizimi incele - Genişlik
- 20 mm
- Yükseklik
- 21,5 mm
- Şişirilmiş yükseklik
- 23 mm
- Önerilen basınç
- 1,03 bar
9089
Sap Ayaklı
Çizimi incele - Genişlik
- 30,8 mm
- Yükseklik
- 16 mm
- Şişirilmiş yükseklik
- 26,5 mm
- Önerilen basınç
- 1,03 bar
9347
Kanala Geçmeli
Çizimi incele - Genişlik
- 18,5 mm
- Yükseklik
- 20,5 mm
- Şişirilmiş yükseklik
- 24 mm
- Önerilen basınç
- 0,97 bar
9352
Esnek Yanaklı
Çizimi incele - Genişlik
- 16 mm
- Yükseklik
- 16 mm
- Şişirilmiş yükseklik
- 30 mm
- Önerilen basınç
- 1,03 bar
9421
Özel Kesitli
Çizimi incele - Genişlik
- 37 mm
- Yükseklik
- 12,5 mm
- Şişirilmiş yükseklik
- 34 mm
- Önerilen basınç
- 0,69 bar
9551
Sap Ayaklı
Çizimi incele - Genişlik
- 30 mm
- Yükseklik
- 20,75 mm
- Şişirilmiş yükseklik
- 30 mm
- Önerilen basınç
- 1,03 bar
9559
Kademeli
Çizimi incele - Genişlik
- 21 mm
- Yükseklik
- 20,8 mm
- Şişirilmiş yükseklik
- 22,5 mm
- Önerilen basınç
- 1,24 bar
9575
Kanala Geçmeli
Çizimi incele - Genişlik
- 20 mm
- Yükseklik
- 16 mm
- Şişirilmiş yükseklik
- 26 mm
- Önerilen basınç
- 1,03 bar
9583
Geçme Tabanlı
Çizimi incele - Genişlik
- 24,5 mm
- Yükseklik
- 14 mm
- Şişirilmiş yükseklik
- 27 mm
- Önerilen basınç
- 1,03 bar
9607
Esnek Yanaklı
Çizimi incele - Genişlik
- 20 mm
- Yükseklik
- 18 mm
- Şişirilmiş yükseklik
- 31,5 mm
- Önerilen basınç
- 0,97 bar
9609
Özel Kesitli
Çizimi incele - Genişlik
- 12,2 mm
- Yükseklik
- 12,4 mm
- Şişirilmiş yükseklik
- 15,7 mm
- Önerilen basınç
- 0,69 bar
9650
Esnek Yanaklı
Çizimi incele - Genişlik
- 22 mm
- Yükseklik
- 16,5 mm
- Şişirilmiş yükseklik
- 36,5 mm
- Önerilen basınç
- 1,03 bar
9664
Geçme Tabanlı
Çizimi incele - Genişlik
- 45,5 mm
- Yükseklik
- 28,5 mm
- Şişirilmiş yükseklik
- 58 mm
- Önerilen basınç
- 0,83 bar
9689
Özel Kesitli
Çizimi incele - Genişlik
- 80 mm
- Yükseklik
- 20 mm
- Şişirilmiş yükseklik
- 81 mm
- Önerilen basınç
- 0,69 bar
9692
Esnek Yanaklı
Çizimi incele - Genişlik
- 25 mm
- Yükseklik
- 25 mm
- Şişirilmiş yükseklik
- 56 mm
- Önerilen basınç
- 0,69 bar
9694
Esnek Yanaklı
Çizimi incele - Genişlik
- 28,5 mm
- Yükseklik
- 23 mm
- Şişirilmiş yükseklik
- 49 mm
- Önerilen basınç
- 1,38 bar
9710
Esnek Yanaklı
Çizimi incele - Genişlik
- 17 mm
- Yükseklik
- 14 mm
- Şişirilmiş yükseklik
- 35,5 mm
- Önerilen basınç
- 0,97 bar
9756
Kanala Geçmeli
Çizimi incele - Genişlik
- 17,1 mm
- Yükseklik
- 13,5 mm
- Şişirilmiş yükseklik
- 19 mm
- Önerilen basınç
- 1,03 bar
9837
Özel Kesitli
Çizimi incele - Genişlik
- 20,5 mm
- Yükseklik
- 16,5 mm
- Şişirilmiş yükseklik
- 31 mm
- Önerilen basınç
- 1,03 bar
9845
Özel Kesitli
Çizimi incele - Genişlik
- 14,5 mm
- Yükseklik
- 14,8 mm
- Şişirilmiş yükseklik
- 21 mm
- Önerilen basınç
- 0,69 bar
Bu ölçülerde bir profil bulunamadı.
Filtre aralığını genişletebilir veya projeniz için destek alabilirsiniz.
Teknik destek alHer profil kendi koduna ait teknik çizimle birlikte sunulur. Tüm ölçüler için PDF’yi inceleyin.
SC SERİSİ · GÖRSEL KARŞILAŞTIRMA
Profilin nasıl şiştiğini görün.
Bir profil seçerek sönük ve şişmiş hâlini birlikte inceleyin.
25 profil · Küçük görsellerden seçim yapın.
ÇALIŞMA YÖNLERİ
Temas yönünü seçin, doğru profili daha hızlı bulun.
Contanın hangi yöne şişeceğini belirleyin; çalışma mantığını, kullanım alanlarını ve uygun profil seçeneklerini karşılaştırın.

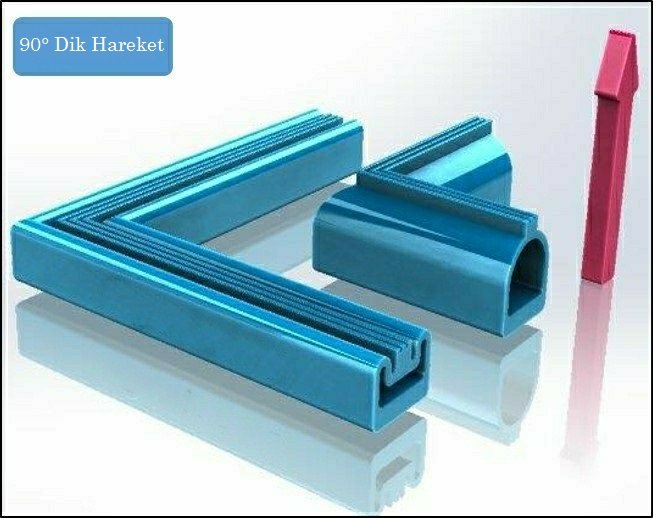

KÖŞELİ ÇERÇEVELER
90° Köşe Uygulaması
Conta, çerçevenin 90° köşelerini takip eder ve tüm hat boyunca karşı yüzeye doğru şişer. Uygun köşe çözümü sayesinde düz bölümlerde ve köşelerde sürekliliği koruyan bir sızdırmazlık hattı oluşturur.
Örnek kullanım alanları
Dikdörtgen kapaklar · Sürgülü kapılar · Mikser ve bunker kapakları
Köşe dönüşlerinde profilin minimum bükülme yarıçapı ve birleştirme yöntemi birlikte değerlendirilmelidir.
Uygulamanız için profil seçelim
DOĞRUDAN TEMAS
Yüzeye Dik Şişme
Profil, yerleştiği kanaldan karşı yüzeye doğru yükselir. Kontrollü şişme hareketi, kapak ile gövde arasındaki boşluğu kapatarak düz veya kavisli yüzeylerde dengeli temas oluşturur.
Örnek kullanım alanları
İzolatör kapıları · Fırın kapakları · Proses tankı kapakları
Kanal derinliği, temas boşluğu ve gerekli şişme yüksekliği profil seçimini doğrudan belirler.
Uygulamanız için profil seçelim
RADYAL DIŞA HAREKET
Dışa Doğru Şişme
Halka veya kavisli formdaki conta, merkezden dış çepere doğru genişler. Dışındaki yüzeye çevresel baskı uygulayarak dairesel bölgelerde kesintisiz bir temas hattı meydana getirir.
Örnek kullanım alanları
Silindirik gövdeler · Manşon bağlantıları · Dairesel hazneler
Montaj çapı, karşı yüzey çapı ve ihtiyaç duyulan radyal hareket mesafesi birlikte hesaplanmalıdır.
Uygulamanız için profil seçelim
RADYAL İÇE HAREKET
İçe Doğru Şişme
Dış çaptaki kanala yerleşen conta, şiştiğinde merkeze doğru kapanır. İçinden geçen boru, mil veya silindirik parçayı çevreleyerek çap boyunca dengeli bir temas oluşturur.
Örnek kullanım alanları
Boru geçişleri · Dolum ağızları · Silindirik parça bağlantıları
Parça çapı, merkezleme toleransı ve çalışma boşluğu profil seçimi sırasında birlikte değerlendirilmelidir.
Uygulamanız için profil seçelim
Doğru profil; kanal ölçüsü, temas mesafesi, çalışma basıncı ve minimum bükülme yarıçapı birlikte değerlendirilerek belirlenir.
PROJENİZE ÖZEL ÇÖZÜM
Uygun profili bulamadınız mı?
Teknik çiziminizi, ölçülerinizi veya uygulama fotoğrafınızı paylaşın.
