Kapı, kapak ve proses bağlantıları için Uygulamaya uygun profil seçimi.
İlaç ve medikal ekipmanlar, temiz oda kapıları, endüstriyel fırınlar ve denizcilikte şişirilebilir silikon contanın kullanıldığı birleşimleri inceleyin.
Ekipmanı, contanın çalıştığı birleşimi ve uygulamanıza özel üretim seçeneklerini birlikte inceleyin.
Görseli büyüt ↗Conta konumu: Ön erişim paneli ile sabit açıklık arasındaki çevresel kanal
01 / CİHAZ VE KULLANIM AMACI
Eldivenli izolatör
Geniş erişim panelinde kontrollü sızdırmazlık.
Eldivenli izolatör, tartım, numune alma veya malzeme hazırlama gibi işlemlerin çevreden ayrılmış bir hacimde yapılmasını sağlar. Operatör ürüne, paneldeki eldiven girişleri üzerinden ulaşır.
Şişirilebilir conta, açılır ön erişim panelinin veya sabit açıklığın çevresindeki uygun kanalda yer alır. Görselde mavi halka sabit açıklık çevresindedir. Panel kapandığında çevresel temas oluşturur.
Contanın sağladığı faydalar
İşlem hacminin çevrelenmesi. Panel çevresindeki kaçak yollarının sınırlanmasına katkı verir.
Geniş servis erişimi. Hava boşaltıldığında conta geri çekilir ve panelin açılması kolaylaşır.
Kapanma sonrasında temas. Temas basıncı pnömatik olarak oluşturulur.
Bu uygulama için üretimimiz
Bu tür ekipmanlar için ölçüye özel şişirilebilir conta üretiyoruz. Kesit, kapalı çevre ölçüsü, köşe radyüsleri ve sibop yerleşimini çiziminize göre değerlendiriyor; malzemeyi sıcaklık, ürün teması ve temizlik koşullarıyla birlikte seçiyoruz.
Seçim ve montaj ayrıntıları
Cam veya şeffaf panelin esnemesi, kilit noktaları ve kapanma toleransı conta boşluğuna dâhil edilir.
Profil; ürün, temizleme sıvısı ve varsa hidrojen peroksit dekontaminasyon çevrimiyle uyumlu seçilir.
Kanal, ürün birikimini azaltacak ve temizlik için erişim sağlayacak şekilde tasarlanır. Ek yeri ve köşeler ayrıca değerlendirilir.
Ana panel, transfer kapısı ve eldiven bileşenleri için kontrol ve bakım kayıtları ayrı tanımlanır.
Görseli büyüt ↗Conta konumu: Hazne ağzı ile kapak arasındaki çevresel birleşim
02 / CİHAZ VE KULLANIM AMACI
RMG karıştırıcı granülatör
Karıştırma haznesinin kapağında çevresel temas.
RMG, yüksek kesmeli karıştırma ile tozları harmanlar ve bağlayıcı sıvı eklenerek yaş granül oluşumunu destekler. Ana karıştırıcı ürün yatağını hareket ettirir; yardımcı parçalayıcı, prosese göre aglomeraları kontrol eder.
Şişirilebilir conta, uygun cihaz tasarımında hazne ağzındaki çevresel kanal veya kapak tutucusu içinde yer alır. Görselde halka, sabit hazne ağzı boyunca görülür. Kapak mekanik olarak kapandıktan sonra profil karşı yüzeye temas eder.
Contanın sağladığı faydalar
Toz geçişinin sınırlandırılması. Kapak çevresindeki kaçak yolunu azaltmaya yardımcı olur.
İşlem sırasında kapalı birleşim. Kapak ile hazne arasında tekrarlanabilir temas oluşturur.
Temizlik ve parti değişimi erişimi. Hava tahliye edildiğinde profil geri çekilir ve kapak açılabilir.
Bu uygulama için üretimimiz
Bu tür ekipmanlar için ölçüye özel şişirilebilir conta üretiyoruz. Kesit, kapalı çevre ölçüsü, köşe radyüsleri ve sibop yerleşimini çiziminize göre değerlendiriyor; malzemeyi sıcaklık, ürün teması ve temizlik koşullarıyla birlikte seçiyoruz.
Seçim ve montaj ayrıntıları
Kapak rijitliği, kilit kuvveti ve hazne ağzındaki boşluk tüm çevrede değerlendirilir.
Ürün tozu, bağlayıcı, çözücü ve WIP/CIP temizlik ortamı malzeme seçiminde birlikte tanımlanır.
Sibop, kapağın hareketi ve ürün temas alanından uygun şekilde korunur; bağlantı kanalın sürekliliğini bozmaz.
Varsa vakum veya basınç koşulu, profilin iç basıncından ayrı bildirilir. Makinenin yapısal dayanımı ayrı tasarım konusudur.
Görseli büyüt ↗Conta konumu: Ayrılabilir ürün haznesi ile üst gövde arasındaki halka
Akışkan yataklı cihazda şartlandırılmış hava, dağıtıcı üzerinden ürün yatağına geçer ve toz ya da granülleri hareketlendirir. FBD kurutma için kullanılır; FBP düzenleri uygun püskürtme donanımıyla granülasyon veya kaplama işlemlerini de yürütebilir.
Şişirilebilir conta, ayrılabilir ürün haznesinin üst gövdeye oturduğu çevresel birleşimde kullanılabilir. Görselde mavi halka üst gövdenin alt yüzeyindedir ve hazne ayrılmış durumdadır. Cihaz tasarımına göre filtre veya diğer gövde birleşimleri de ayrı contalarla düzenlenebilir.
Contanın sağladığı faydalar
Hava yolunun desteklenmesi. Birleşimdeki istenmeyen hava kaçaklarını sınırlamaya yardımcı olur.
Tozun çevrelenmesi. Hazne çevresindeki boşluğun kapatılması, ürün tozunun çalışma alanına taşınmasını azaltmaya katkı sağlayabilir.
Hazne değişimi ve erişim. Sönük profil, uygun boşlukta haznenin ayrılmasına izin verir.
Bu uygulama için üretimimiz
Bu tür ekipmanlar için ölçüye özel şişirilebilir conta üretiyoruz. Kesit, kapalı çevre ölçüsü, köşe radyüsleri ve sibop yerleşimini çiziminize göre değerlendiriyor; malzemeyi sıcaklık, ürün teması ve temizlik koşullarıyla birlikte seçiyoruz.
Seçim ve montaj ayrıntıları
Haznenin yukarı kaldırılması, merkezlenmesi ve kapalı boşluğu birlikte ölçülür. Conta hazneyi taşıyan eleman olarak kullanılmaz.
Sıcak proses havası, ürün tozu, çözücü ve temizlik çevrimi profil malzemesi ve ek yeri için bildirilir.
Kanal ve karşı yüzey, toz birikimine karşı temizlenebilir ve kontrol edilebilir tasarlanır.
Üst ve alt gövde hizası ile hazne kaldırma kilidi, tüm çevrede aynı temas aralığını sağlayacak şekilde değerlendirilir.
Görseli büyüt ↗Conta konumu: Tambura erişim kapısı ile sabit gövde arasındaki çevre
04 / CİHAZ VE KULLANIM AMACI
Tablet kaplama makinesi
Tambur erişim kapağında çevresel bariyer.
Tablet kaplama makinesi, tabletleri dönen bir tamburda hareket ettirirken kaplama sıvısını püskürtür. Şartlandırılmış proses havası, sıvının uzaklaştırılmasını ve kaplama tabakasının oluşmasını destekler.
Uygun makine düzenlerinde şişirilebilir conta, ön gözlem/erişim kapısı veya yan servis kapılarının çevresinde kullanılır. Görselde mavi halka sabit dairesel erişim açıklığındadır; tambur içeride görülür. Conta, kapı kapandıktan sonra karşı yüzeye temas eder.
Contanın sağladığı faydalar
Kapı çevresinde proses bariyeri. Birleşim hattındaki hava, toz ve aerosol geçişinin sınırlandırılmasına katkı sağlar.
Partiler arasında erişim. Hava boşaltıldığında profil geri çekilir.
Tekrarlanabilir çevresel temas. Kapı doğru konumdayken basınçla devreye giren profil, uygun boşlukta süreklilik gösteren bir temas hattı kurar.
Bu uygulama için üretimimiz
Bu tür ekipmanlar için ölçüye özel şişirilebilir conta üretiyoruz. Kesit, kapalı çevre ölçüsü, köşe radyüsleri ve sibop yerleşimini çiziminize göre değerlendiriyor; malzemeyi sıcaklık, ürün teması ve temizlik koşullarıyla birlikte seçiyoruz.
Seçim ve montaj ayrıntıları
Sulu veya çözücülü kaplama sıvısı ve temizlik maddeleri malzeme değerlendirmesine dâhil edilir.
Dairesel veya radyüslü açıklıkta kanalın sürekliliği ve profilin yerinde tutulması kontrol edilir.
Conta; tambur, nozullar ve kapının hareket hacmi dışında kalmalı, ürün kalıntıları için erişim sağlanmalıdır.
Kapı esnemesi, kilit sayısı ve sıcaklıkla değişen boşluk; şişirme aralığıyla birlikte değerlendirilir.
Görseli büyüt ↗Conta konumu: Kapı ile basınçlı gövde arasındaki sızdırmazlık hattı
05 / CİHAZ VE KULLANIM AMACI
Medikal sterilizatör / otoklav
Hazne kapısında sıcaklık ve basınç çevrimine uygun temas.
Buharlı sterilizatör, uygun yüklerin belirlenmiş bir çevrimle işlenmesini sağlar. Havanın uzaklaştırılması, doymuş buharla işleme, basınç değişimleri ve kurutma aşamaları cihaz ve yük tipine göre düzenlenir.
Uygun kapı düzeninde şişirilebilir conta, hazne açıklığının çevresindeki kanalda yer alır ve kapalı kapının karşı yüzeyine temas eder. Görsel, çevresel halkanın yerini göstermek amacıyla kapı açık durumdadır. Conta kesiti; cihazdaki şişirme ortamı, sıcaklık ve kapı geometrisine göre seçilir.
Contanın sağladığı faydalar
Hazne birleşiminde sızdırmazlık. Kapı çevresindeki kaçakların sınırlandırılmasına katkı sağlar.
Açma hareketinin yönetilmesi. İşlem sonunda uygun hazne koşulları sağlandığında profil geri çekilebilir.
Planlı kontrol ve değişim. Erişilebilir kanal ve profil düzeni, çevresel kontrolü kolaylaştırır.
Bu uygulama için üretimimiz
Bu tür ekipmanlar için ölçüye özel şişirilebilir conta üretiyoruz. Kesit, kapalı çevre ölçüsü, köşe radyüsleri ve sibop yerleşimini çiziminize göre değerlendiriyor; malzemeyi sıcaklık, ürün teması ve temizlik koşullarıyla birlikte seçiyoruz.
Seçim ve montaj ayrıntıları
Buhar maruziyeti, sıcaklık, basınç/vakum çevrimi ve sıklık conta malzemesi için birlikte bildirilir.
Şişirme gazı veya ortamı, üreticinin tasarımına göre belirlenir; bu katalog tek bir ortak basınç değeri tanımlamaz.
Kanal yüzeyi, drenaj, köşe dönüşü ve sıcaklıkla değişen boşluk değerlendirilir. Yağlayıcı ancak cihaz talimatına uygun kullanılır.
Kapı kilidi, basınçlı hazne ve açma kilitlemesi cihaz üreticisinin tasarımına göre yönetilir.
Görseli büyüt ↗Conta konumu: Korunmuş çalışma hacminin erişim paneli çevresi
06 / CİHAZ VE KULLANIM AMACI
Radyofarmasötik izolatör
Korunmuş işlem hacminde, erişim açıklıkları boyunca bariyer.
Radyofarmasötik izolatör; ilaç hazırlama, vial veya şırınga dolumu ve doz işlemlerini kontrollü bir çalışma hacminde düzenler. Cihazın korunma yaklaşımı; zırhlama, hava yönetimi, filtreler, transfer bölmeleri ve uzaktan ya da eldiven üzerinden çalışma bileşenlerini birlikte içerir.
Şişirilebilir conta, ana erişim açıklığının ve uygun transfer bölmesi kapılarının çevresinde yer alabilir. Görselde mavi halka, ana açıklığın sabit çevresini takip eder. Açıklık kapatılıp mekanik olarak tutulduktan sonra temas oluşturulur.
Contanın sağladığı faydalar
Kontrollü hacmin desteklenmesi. Açıklık çevresindeki kaçakların sınırlandırılması, cihazın tanımlı hava ve basınç rejimini sürdürmesine katkı verir.
Transferlerin yönetilmesi. Kapı konumu ve conta basıncının izlenmesi, bölmeler arası transfer sırasına dâhil edilebilir.
Servis erişimi. Conta tahliye edildiğinde uygun erişim paneli açılabilir.
Bu uygulama için üretimimiz
Bu tür ekipmanlar için ölçüye özel şişirilebilir conta üretiyoruz. Kesit, kapalı çevre ölçüsü, köşe radyüsleri ve sibop yerleşimini çiziminize göre değerlendiriyor; malzemeyi sıcaklık, ürün teması ve temizlik koşullarıyla birlikte seçiyoruz.
Seçim ve montaj ayrıntıları
Proses ortamı, temizlik/dekontaminasyon kimyasalı ve olası radyasyon maruziyeti malzeme değerlendirmesine ayrı bildirilir.
Zırhlı panel ağırlığı ve menteşe davranışı, kapalı konumdaki boşluk ve kilit düzeniyle birlikte incelenir.
Ana hacim ve transfer bölmesi contaları, kendi basınç rejimi ve açma sırasına göre ayrı kontrol edilir.
Sibop ve hortumlar korunmuş ve bakım için erişilebilir yerlerde planlanır; kapatma yüzeyine taşmaz.
Görseller temsili uygulama tasarımlarıdır; müşteriye yapılmış kurulum fotoğrafı değildir. Nihai profil, malzeme ve çalışma değerleri proje değerlendirmesinde belirlenir.
Paslanmaz kapı kanadının kalınlık kenarında ortalanan çevresel halka
TEMİZ ODA
Kontrollü alanlar için kesintisiz kapı sızdırmazlığı.
Temiz oda ve hava kilidi kapılarında, çerçeve boyunca dengeli temas sağlayacak profil ve montaj çözümünü birlikte belirleyelim.
Kapı çevresinde temas, geçiş sırasında serbest hareket.
Temiz oda kapısı; üretim alanı, koridor veya hava kilidi arasındaki personel ve ekipman geçişini sağlar. Kapalı kapı, alanların fiziksel sınırını oluşturur.
Görselde mavi conta, paslanmaz kapı kanadının dar kalınlık kenarını takip eder; bu yüzeyin ortasında taşınır. Kapalı konumda uygun kasa yüzeyine doğru genleşir. Kasa üzerindeki kanal uygulamaları da mümkündür; genleşme yönü ve montaj yeri kapı kesitinde birlikte belirlenir.
Contanın sağladığı faydalar
Kontrollü çevresel bariyer. Kapı-kasa boşluğundaki istenmeyen hava geçişini sınırlamaya yardımcı olur.
Kolay açma ve kapatma. Sönük profil doğru boşlukta hareket hattından çekilir.
Düzenli ve erişilebilir montaj. Kanal ve sibop yerleşimi tasarımda planlandığında profil korunur; gözle kontrol ve değişim için erişim sağlanır.
Bu uygulama için üretimimiz
Bu tür ekipmanlar için ölçüye özel şişirilebilir conta üretiyoruz. Kesit, kapalı çevre ölçüsü, köşe radyüsleri ve sibop yerleşimini çiziminize göre değerlendiriyor; malzemeyi sıcaklık, ürün teması ve temizlik koşullarıyla birlikte seçiyoruz.
Seçim ve montaj ayrıntıları
Kanat kalınlığı, kapalı boşluk ve karşı yüzey; üst, alt ve iki yanda ölçülür. Conta, çizimde tanımlanan temas hattına ortalanır.
Kanat ve kasa köşe radyüsleri eşleştirilir. Profilin köşede bükülmesi veya iç hava yolunun daralması önlenir.
Sibop ve hortum, menteşe hareketi ve kapanan temas yüzeyi dışında korunmuş bir bölgeye alınır.
Temizlik maddesi, geçiş sıklığı ve olası dekontaminasyon koşulları malzeme seçiminde birlikte bildirilir.
Görseli büyüt ↗Conta konumu: Giriş ve çıkış kapılarının kanat–çerçeve birleşimi
02 / CİHAZ VE KULLANIM AMACI
VHP transfer kabini
İki kapı arasında, dekontaminasyon çevrimine uygun bariyer.
VHP transfer kabini, malzemenin farklı temizlik seviyelerindeki alanlar arasında aktarılmasını sağlar. Yük kabine alınır; kapılar kapandıktan sonra tanımlı yüzey dekontaminasyon çevrimi yürütülür.
Şişirilebilir conta giriş ve çıkış kapılarının çevresinde kullanılır. Görselde öndeki sabit açıklıkta mavi çevresel halka görülür; karşı tarafta ikinci kapı bulunur. Kapı kilitlendikten sonra conta, kanat ile çerçeve arasındaki temas hattını kapatır.
Contanın sağladığı faydalar
Çevrim ortamının korunması. Kapı birleşimindeki kaçakların sınırlandırılması, dekontaminasyon gazının hedef hacimde yönetilmesine katkı sağlar.
Alanlar arası ayırma. İki kapının çevresel temasının ve açılma sırasının kontrol edilmesi, transfer sırasında alanlar arasındaki doğrudan geçişin yönetilmesini destekler.
Tekrarlanan transferlere uygun erişim. Conta açma öncesinde geri çekilir.
Bu uygulama için üretimimiz
Bu tür ekipmanlar için ölçüye özel şişirilebilir conta üretiyoruz. Kesit, kapalı çevre ölçüsü, köşe radyüsleri ve sibop yerleşimini çiziminize göre değerlendiriyor; malzemeyi sıcaklık, ürün teması ve temizlik koşullarıyla birlikte seçiyoruz.
Seçim ve montaj ayrıntıları
Hidrojen peroksit konsantrasyonu, maruz kalma süresi, sıcaklık ve yoğuşma olasılığı malzeme değerlendirmesine bildirilir.
Her kapının hava hattı, kilit bilgisi ve basınç durumu ayrı izlenebilecek şekilde planlanır.
Radyüslü köşeler, ek yeri ve sibop bölgesi gaz sızdırmazlık hedefi açısından birlikte incelenir.
Conta hattı ile yük rafı, kapı kolu ve transfer hareketi çakışmamalıdır; temizlenebilir yüzeyler korunur.
Görseller temsili uygulama tasarımlarıdır; müşteriye yapılmış kurulum fotoğrafı değildir. Nihai profil, malzeme ve çalışma değerleri proje değerlendirmesinde belirlenir.
Yalıtımlı proses fırınının kapak çevresindeki conta
ENDÜSTRİYEL FIRINLAR
Isıl proseslerde uygulamaya uygun kapak çözümleri.
Fırın ve proses kabinlerinin kapaklarında, contanın maruz kaldığı sıcaklığa ve montaj koşullarına göre sızdırmazlık seçeneklerini inceleyin.
Ekipmanı, contanın çalıştığı birleşimi ve uygulamanıza özel üretim seçeneklerini birlikte inceleyin.
Görseli büyüt ↗Conta konumu: Yalıtımlı kapak ile sabit çerçeve arasındaki çevresel kanal
01 / CİHAZ VE KULLANIM AMACI
Proses fırını ve kurutma kabini
Isıl işlem hacminin kapak birleşiminde kontrollü temas.
Proses fırınları ve kurutma kabinleri, ürünleri tanımlı bir sıcaklık ve hava akışı altında işler. Yükleme ve bakım kapağı işlem sırasında kapalı tutulur.
Conta, uygun sıcaklık koşulları sağlanan kapak–çerçeve birleşimindeki kanalda çalışır. Fırın iç sıcaklığı ile contanın bulunduğu bölgedeki gerçek sıcaklık ayrı değerlendirilir.
Contanın sağladığı faydalar
Çevresel temas. Kapak birleşimindeki istenmeyen hava geçişini sınırlamaya yardımcı olur.
Bakım erişimi. Hava tahliye edildiğinde profil geri çekilerek kapak hareketini serbest bırakır.
Geometriye göre seçim. Genleşme ve kapalı boşluk, profil ve tutucu tasarımında birlikte ele alınır.
Bu uygulama için üretimimiz
Bu tür ekipmanlar için ölçüye özel şişirilebilir conta üretiyoruz. Kesit, kapalı çevre ölçüsü, köşe radyüsleri ve sibop yerleşimini çiziminize göre değerlendiriyor; malzemeyi sıcaklık, ürün teması ve temizlik koşullarıyla birlikte seçiyoruz.
Seçim ve montaj ayrıntıları
Contaya ulaşan sürekli ve kısa süreli sıcaklıklar bildirilir.
Isıl genleşme, yalıtım mesafesi ve karşı yüzey tüm çevrede değerlendirilir.
Sibop ve hava hattı sıcak yüzeylerden korunur.
Görseller temsili uygulama tasarımlarıdır; müşteriye yapılmış kurulum fotoğrafı değildir. Nihai profil, malzeme ve çalışma değerleri proje değerlendirmesinde belirlenir.
Yat garaj kapağında çevresel silikon conta
DENİZCİLİK
Deniz koşullarına uygun kapı ve kapak sızdırmazlığı.
Yat kapıları, garaj kapakları ve servis açıklıklarında, montaj yüzeyine uyum sağlayan şişirilebilir conta çözümlerini değerlendirelim.
Ekipmanı, contanın çalıştığı birleşimi ve uygulamanıza özel üretim seçeneklerini birlikte inceleyin.
Görseli büyüt ↗Conta konumu: Sabit açıklığın çevresindeki kanal ve kapalı kanadın karşı yüzeyi
01 / CİHAZ VE KULLANIM AMACI
Sürgülü salon kapısı
İç mekân konforunu, açık güverteyle kurulan geçişte koruyun.
Kıç kokpit veya oturma güvertesi ile salon arasındaki camlı sürgülü kapılarda kullanılır. Tekne demirdeyken sık geçişe izin veren açıklık, kapı kapandığında dış ortamla iç mekân arasındaki sınırı oluşturur.
Conta, sabit kasa çevresindeki uygun kanala yerleştirilir. Kanat son konumuna gelip mekanik olarak tutulduktan sonra profil şişer ve kanadın temas yüzeyine oturur. Açılışta önce hava tahliye edilir; ardından kanat ray üzerinde hareket eder.
Contanın sağladığı faydalar
İç mekânın korunması. Yağmur ve güverte yıkama suyunun birleşim hattından geçişini sınırlamaya yardımcı olur.
Konforlu kapanma. Çevresel hava kaçaklarının azaltılması, cereyanın ve kaçak kaynaklı rüzgâr sesinin azaltılmasına katkı sunar.
Akıcı hareket. Profilin sönükken geri çekilmesi, kayma sırasında lastik sürtünmesini azaltır.
Bu uygulama için üretimimiz
Bu tür ekipmanlar için ölçüye özel şişirilebilir conta üretiyoruz. Kesit, kapalı çevre ölçüsü, köşe radyüsleri ve sibop yerleşimini çiziminize göre değerlendiriyor; malzemeyi sıcaklık, ürün teması ve temizlik koşullarıyla birlikte seçiyoruz.
Seçim ve montaj ayrıntıları
Ray hizası, alt eşik drenajı ve kilit konumu birlikte kontrol edilir. Conta yolu rayın hareket alanına taşmamalıdır. Drenaj kanalı ve eşik temizliği, çevresel conta kadar önemlidir.
Sürgü hareketi başlamadan önce profilin tüm çevrede serbest kaldığı doğrulanır.
Görseli büyüt ↗Conta konumu: Sabit açıklığın çevresindeki kanal ve kapalı kanadın karşı yüzeyi
02 / CİHAZ VE KULLANIM AMACI
Yan güverte giriş kapısı
Dar yan güvertede, kontrollü temas sağlayan sürgülü erişim.
Yatın yan güvertesinden salona, servis koridoruna veya kapalı yaşam alanına erişim sağlayan kapılarda değerlendirilir. Dar yürüyüş hattında sürgülü kanat, açılım için dışarıda geniş bir salınım alanı gerektirmez.
Çevresel conta sabit kasanın içinde yer alır. Kanadın yatay kayma hareketi ile şişme hareketi ayrı zamanlarda gerçekleşir. Sönük profil geçişi serbest bırakır; kapı tam kapalı ve kilitli konumdayken verilen hava çevrede teması sağlar.
Contanın sağladığı faydalar
Dış etkilere karşı bariyer. Yan güverteye ulaşan yağmur ve serpintinin birleşim hattından içeri geçmesini sınırlamaya yardımcı olur.
Kompakt yerleşim. Kanal içinde tutulan profil, kapı çevresinde düzenli bir montaj sağlar.
Servis erişimi. Ulaşılabilir sibop ve tutucu tasarımı, kontrol ve conta değişimini kolaylaştırır.
Bu uygulama için üretimimiz
Bu tür ekipmanlar için ölçüye özel şişirilebilir conta üretiyoruz. Kesit, kapalı çevre ölçüsü, köşe radyüsleri ve sibop yerleşimini çiziminize göre değerlendiriyor; malzemeyi sıcaklık, ürün teması ve temizlik koşullarıyla birlikte seçiyoruz.
Seçim ve montaj ayrıntıları
Kanat ile kasa arasındaki çalışma boşluğu üstte, altta ve iki yanda ölçülür. Ray esnemesi, kapı sarkması veya hatalı kilit ayarı contayı daha fazla şişirerek telafi edilmez; önce mekanik hizalama düzeltilir.
Hava hortumu ve bağlantılar, ayak basma bölgesinden ve ray hareketinden korunur.
Görseli büyüt ↗Conta konumu: Sabit açıklığın çevresindeki kanal ve kapalı kanadın karşı yüzeyi
03 / CİHAZ VE KULLANIM AMACI
Kıç beach club kapağı
Geniş yaşam alanını, kapak kapandığında çevresel temasla ayırın.
Kıçtaki beach club, oturma veya dinlenme bölümünü dış güverteye açan geniş, yukarı kalkar kapaklarda kullanılır. Kapak açıkken alan dışarıyla bütünleşir; kapandığında çevredeki birleşim hattının korunması gerekir.
Kapalı halka biçimindeki conta sabit açıklığın çevresini izler. Kapak yuvasına oturup kilitlendikten sonra şişirilir. Profil, kendisi için belirlenen boşluk boyunca karşı yüzeye temas eder.
Contanın sağladığı faydalar
Geniş çevrede süreklilik. Düz bölümler ile radyüslü köşeleri aynı sızdırmazlık hattında birleştirir.
İç donanımın korunması. Uygun tasarım ve doğrulamayla su girişini sınırlandırarak mobilya ve ekipmanın korunmasına katkı sağlar.
Kontrollü temas. Belirlenen çalışma aralığı içinde kapak çevresindeki boşluk farklılıklarına uyum sağlayabilir.
Bu uygulama için üretimimiz
Bu tür ekipmanlar için ölçüye özel şişirilebilir conta üretiyoruz. Kesit, kapalı çevre ölçüsü, köşe radyüsleri ve sibop yerleşimini çiziminize göre değerlendiriyor; malzemeyi sıcaklık, ürün teması ve temizlik koşullarıyla birlikte seçiyoruz.
Seçim ve montaj ayrıntıları
Büyük kapakta rijitlik, kilit noktaları ve köşe geometrisi birlikte değerlendirilir. Destek kollarının iç bağlantıları ve kapalı konumdaki hareket hacmi conta hattıyla çakışmamalıdır. Kanat contaya paralel oturmalıdır.
Suya yakın bu açıklıkta, işletme koşulları ve kapalı kapak sızdırmazlık testi proje başında tanımlanır.
Görseli büyüt ↗Conta konumu: Sabit açıklığın çevresindeki kanal ve kapalı kanadın karşı yüzeyi
04 / CİHAZ VE KULLANIM AMACI
Yan tender garajı kapağı
Tender ve ekipman garajında, büyük açıklığa uygun bir temas hattı.
Gövdenin yan tarafındaki tender, jet-ski veya su sporları ekipmanı garajının kapağında kullanılır. Büyük açıklık botun alınmasını kolaylaştırırken kapak kapandığında uzun bir çevresel birleşimin sızdırmaz hâle gelmesi gerekir.
Conta, garaj açıklığının sabit çevresindeki kanal veya mekanik tutucu içinde taşınır. Üstten menteşeli kapak, doğru konuma ve kilitlerine oturduktan sonra profil şişirilir. Botun taşıma kızağı ve sabitleme elemanları ayrı bir sistem olarak çalışır.
Contanın sağladığı faydalar
Ekipman bölmesinin korunması. Tanımlı koşullarda su ve kir geçişinin azaltılmasına yardımcı olur.
Geometriye uyarlanabilirlik. Uzun düz hatlar ile köşeler, seçilen profile uygun kapalı halka içinde düzenlenebilir.
Bakım kolaylığı. Kanal, sibop ve bağlantıların erişilebilir olması servis sırasında ölçüm ve değişimi kolaylaştırır.
Bu uygulama için üretimimiz
Bu tür ekipmanlar için ölçüye özel şişirilebilir conta üretiyoruz. Kesit, kapalı çevre ölçüsü, köşe radyüsleri ve sibop yerleşimini çiziminize göre değerlendiriyor; malzemeyi sıcaklık, ürün teması ve temizlik koşullarıyla birlikte seçiyoruz.
Seçim ve montaj ayrıntıları
Kapak ve yuva ölçüleri birbiriyle eşleştirilir; contanın karşısında kesintisiz bir temas şeridi bırakılır. Hidrolik kolların iç duvar bağlantıları, bot kızağı ve bağlama kayışları conta kanalını kesmemeli veya profile yük aktarmamalıdır.
Garaj kapağı kilitlemesi ve tender sabitlemesi bağımsız görevlerdir; conta yalnızca çevresel teması sağlar.
Görseli büyüt ↗Conta konumu: Sabit açıklığın çevresindeki kanal ve kapalı kanadın karşı yüzeyi
05 / CİHAZ VE KULLANIM AMACI
Kıç garaj ve platform kapağı
Aşağı açılan platformda, kapalı konuma özel sızdırmazlık.
Kıç garajının aşağı doğru açılan ve açık konumda platform olarak kullanılan kapağında değerlendirilir. Yatın kullanımına göre bu bölüm tender erişimi, ekipman yükleme veya suya yakın çalışma alanı olarak düzenlenebilir.
Çevresel conta sabit garaj açıklığına yerleştirilir. Platform yukarı kaldırılıp yuvasına oturduğunda ve mekanik kilitler devreye girdiğinde şişirilir. Platform indirilmeden önce tahliye tamamlanır; profil karşı yüzeyden ayrılır.
Contanın sağladığı faydalar
Alt eşikte kontrollü temas. Menteşe hattına yakın alt bölgede sızdırmazlık yolunun sürekliliğini destekler.
Kapalı konumda koruma. Uygun kapak sistemiyle birlikte garaj içine su ve kir girişinin sınırlandırılmasına katkı sunar.
Düzenli çevresel yerleşim. Tutucu içinde konumlanan halka, kapağın çevresini belirli bir hat üzerinde izler.
Bu uygulama için üretimimiz
Bu tür ekipmanlar için ölçüye özel şişirilebilir conta üretiyoruz. Kesit, kapalı çevre ölçüsü, köşe radyüsleri ve sibop yerleşimini çiziminize göre değerlendiriyor; malzemeyi sıcaklık, ürün teması ve temizlik koşullarıyla birlikte seçiyoruz.
Seçim ve montaj ayrıntıları
Platformun açık konumdaki taşıma yükü; menteşe, destek ve gövde yapısıyla karşılanır. Conta bu yüke maruz bırakılmaz. Alt eşikte kum, tuz ve biriken kir; temas yüzeyi, drenaj ve profil geri çekilmesi açısından kontrol edilir.
Platformun yuvasıyla uyumu, tam kapanma konumu ve alt köşe dönüşleri birlikte ölçülür.
Görseller temsili uygulama tasarımlarıdır; müşteriye yapılmış kurulum fotoğrafı değildir. Nihai profil, malzeme ve çalışma değerleri proje değerlendirmesinde belirlenir.
Jet motoru test odasının kapı çerçevesindeki conta
HAVACILIK
Test tesislerinde kontrollü kapı sızdırmazlığı.
Jet motoru test odalarının erişim kapılarında, çerçeve boyunca temas sağlayan şişirilebilir conta ve montaj seçeneklerini inceleyin.
Ekipmanı, contanın çalıştığı birleşimi ve uygulamanıza özel üretim seçeneklerini birlikte inceleyin.
Görseli büyüt ↗Conta konumu: Yer test odasının sabit erişim kapısı çerçevesi
01 / CİHAZ VE KULLANIM AMACI
Jet motoru yer test hücresi
Test odasının erişim kapısında çevresel sızdırmazlık.
Yer test hücresi, motor testlerinin kontrollü bir tesis içinde yürütülmesini sağlar. Büyük erişim kapısı motorun alınması ve bakım için açılır; test sırasında mekanik olarak kapalı tutulur.
Şişirilebilir conta erişim kapısı ile sabit test odası çerçevesi arasında çalışır. Görseldeki halka bu kapı birleşimindedir; motorun fanında veya hava girişinde kullanılan bir parça değildir.
Contanın sağladığı faydalar
Birleşimin çevrelenmesi. Kapı çevresindeki istenmeyen hava geçişinin sınırlandırılmasına katkı sağlar.
Geniş erişim. Tahliye edilmiş profil kapının servis hareketi için gereken boşluğu bırakır.
Kontrollü çalışma sırası. Kapalı ve kilitli kapı bilgisi, conta basıncı ve tahliye birlikte değerlendirilir.
Bu uygulama için üretimimiz
Bu tür ekipmanlar için ölçüye özel şişirilebilir conta üretiyoruz. Kesit, kapalı çevre ölçüsü, köşe radyüsleri ve sibop yerleşimini çiziminize göre değerlendiriyor; malzemeyi sıcaklık, ürün teması ve temizlik koşullarıyla birlikte seçiyoruz.
Seçim ve montaj ayrıntıları
Test hücresinin basınç farkı ve akustik hedefleri bildirilir.
Kapı rijitliği, kilit noktaları ve çevresel boşluk ölçülür.
Yer test ekipmanına ait malzeme, izlenebilirlik ve test gerekleri proje başında tanımlanır.
Görseller temsili uygulama tasarımlarıdır; müşteriye yapılmış kurulum fotoğrafı değildir. Nihai profil, malzeme ve çalışma değerleri proje değerlendirmesinde belirlenir.
Solda sönük, sağda hava ile genişlemiş manşet. Montaj çapı, kelepçe ve hava bağlantısı aynı kalır; esnek gövde dışa doğru genişler.
BIG BAG DOLUM
Big Bag dolum lastiği: çuval ağzında kontrollü temas.
Boru ile çuval boynu arasındaki bağlantı için ölçüye özel şişirilebilir dolum lastiği üretiyoruz. Sönükken yerleştirme, hava ile çevresel temas ve tahliye sonrası ayırma; aynı manşetin çalışma adımlarıdır.
Dolum lastiğinin çalışması, faydaları ve kullanım yerleri
Ürünü yakından görün; çuval ağzına nasıl temas ettiğini ve açık bağlantıdaki toz kaçışını inceleyin. Makine örnekleri contanın uygulama yerini gösterir.
Görseli büyüt ↗Conta konumu: Dolum borusunun dış çevresi ile torba dolum boynu arasında
01 / CONTA VE BAĞLANTI
Big Bag dolum lastiği
Torba ağzında kontrollü çevresel temas; merkezde açık ürün geçişi.
Dolum lastiği, dolum borusunun dışı ile Big Bag veya uygun boyun yapısındaki çuval ağzı arasında çalışır. Şişerek bağlantıda çevresel temas oluşturur; sönerek çuval değişimine izin verir. Ürün, merkezdeki açık geçişten çuvala ilerler.
Manşetin montaj iç çapı borunun dış çapına uyarlanır. Torba boynu sönük manşetin üzerine geçirilir; hava verilince esnek gövde dışarı doğru genişleyerek torba ağzına temas eder. Dolum durdurulduktan sonra hava tahliye edilir ve torba ayrılır. Ürün borunun açık merkezinden geçer; manşet torbanın yükünü taşımaz.
Contanın sağladığı faydalar
Toz kaçışını azaltmaya yardımcı olur. Torba ağzında çevresel temas, dolum bağlantısından ortama ürün kaçışını sınırlandırmaya katkı verir.
Ağız değişkenliğine uyum sağlar. Uygun seçilmiş esnek gövde, torba boynundaki sınırlı ölçü farklılıklarını karşılayabilir.
Bu uygulama için üretimimiz
Boru dış çapı, torba boynu ölçüsü ve montaj düzeninize göre geniş gövdeli şişirilebilir dolum manşeti üretiyoruz. Hava bağlantısını hareketten korunacak ve bakım için erişilebilir bir konumda planlıyoruz.
Çuval ağzındaki bağlantı adım adım
Dört askı kulaklı Big Bag, merkezde dolum boynu. Kumaştaki açıklık, lastiğin temasını göstermek için hazırlanmış temsili kesittir; gerçek çuvalda bu açıklık bulunmaz.
01 / Bağlantıyı hazırla
Manşet sönükken Big Bag boynunu aynı eksende konumlandır. Çuvalın ağırlığını askılar ve/veya platform taşısın.
02 / Boynu geçir
Boynu lastiğin dış yüzeyine geçir. Kumaşı buruşmadan yerleştir; kelepçe ve hava bağlantısı açıkta kalsın.
03 / Şişir ve doldur
Hava ile çevresel temas oluştur. Bağlantı doğrulandıktan sonra dolumu başlat; ürün merkezdeki açık yoldan geçsin.
04 / Durdur, söndür ve ayır
Önce ürün beslemesini durdur. Manşetin havasını tahliye et; gevşeyen boynu çıkar ve çuvalı taşıma düzeniyle al.
Bağlantı boşluğu açık kalırsa ne olabilir?
Toz kaçağı, ürün kaybı ve çalışma çevresinin kirlenmesi.
Sol: açık dolum bağlantısında toz kaçışı. Sağ: şişirilebilir lastikle çuval ağzında çevresel temas. Görsel temsili karşılaştırmadır; ölçülmüş bir performans sonucu değildir.
Açık bağlantı
Boru ile çuval boynu arasındaki açıklık, dolum sırasında tozun ortama yayılabileceği bir yol oluşturur.
Lastikle çevresel temas
Doğru ölçülü manşet dışa doğru genişleyerek boyuna temas eder; bu bağlantıdan toz kaçışını azaltmaya yardımcı olur.
Tozun solunum bölgesine ulaşması, bağlantıdan kaçan ürün ve yüzeylerde biriken tozun temizlenmesi.
Çalışanın maruziyeti
Tozun türü, miktarı ve maruziyet süresine bağlı olarak solunum sorunları, göz veya cilt tahrişi riski oluşabilir. İşyerinin ürün ve maruziyet değerlendirmesi esas alınır.
Çuvala girmeden bağlantıdan kaçan ürün, çuval omzuna, platforma veya zemine yayılabilir. Dışarı çıkan ürünün geri kullanımı proses koşullarına bağlıdır.
Ek temizlik ve kirlenme
Birikinti, ekipman ve ambalaj yüzeylerinin temizlenmesini gerektirir. Yakındaki ürünlere taşınması hijyen ve çapraz bulaşma değerlendirmesinde ele alınır.
Dolum lastiği bağlantıdaki bir sızdırmazlık bileşenidir. Toz emişi, uygun havalandırma, temizlik ve kişisel koruyucu donanım birlikte değerlendirilir.
Büyük çuvalın dolum bağlantısında sızdırmazlık; yük taşıma düzeninden bağımsız manşet.
Tek dolum başlığındaki manşet, boru dış çapı ve çuval boynuna göre seçilir. Temas boyu, kelepçe düzeni ve sibop konumu mevcut başlığa uyarlanır. Bağlantının yükünü çuval askıları ve/veya destek platformu taşır.
Manşet, dolum borusunun dış yüzeyindedir. Çuval boynu manşetin üzerine takılır ve esnek gövde şişirilerek ağız çevresinde temas oluşturulur. Askı düzeni ve platform çuvalı taşır; dolum manşeti yük askısı olarak kullanılmaz.
Contanın sağladığı faydalar
Bağlantıda toz kontrolü. Ağız çevresindeki açıklığın azaltılması daha kontrollü doluma yardımcı olur.
Düzenli torba değişimi. Sönük konum, dolum boynunun borudan ayrılmasını kolaylaştırır.
Mevcut üniteye uyarlama. Montaj geometrisi uygun olduğunda yeni dolum başlığında veya conta yenilemesinde değerlendirilebilir.
Bu uygulama için üretimimiz
Ünitenizin boru çapına, çuval boynuna ve mevcut kelepçe düzenine uygun dolum manşeti üretiyoruz. Hava hattı, askı mekanizması ve operatör erişimini birlikte inceliyoruz.
Seçim ve montaj ayrıntıları
Dolum borusu ve çuval ağzı aynı merkezde olmalıdır.
Askı kulaklarının konumu, torba boynuna yana doğru çekme uygulamamalıdır.
Tartım, dolum kesme ve varsa toz emiş kontrolü makinenin kendi otomasyonuna göre değerlendirilir.
Torba dolum boynu yüksekliği ve manşetin temas uzunluğu birlikte ölçülür.
Dolum ve torba çıkışının ardışık yürütüldüğü hatlarda tekrarlanabilir bağlantı.
Konveyörlü hatta lastik, dolum başlığındaki çuval boynunda çalışır. Tekrarlanan dolum ve çuval değişimlerinde çevresel temas ve serbest bırakma sağlar. Tahliye süresi ve montaj erişimi hattın çalışma sırasına göre değerlendirilir.
Torba dolum konumunda sabitlenir; dolum boynu sönük manşete bağlanır. Şişirme, dolum ve tahliye sırası tamamlandıktan sonra torba taşıma sistemine bırakılır. Conta, dolum başlığında çalışır; konveyör hareketinden önce bağlantı serbest bırakılır.
Contanın sağladığı faydalar
Çevrim düzeni. Hava verme ve tahliye adımları torba değişim sırasına dahil edilebilir.
Bağlantı tekrarlanabilirliği. Uygun merkezleme ve montaj, her torbada benzer temas oluşturulmasına katkı verir.
Bakım erişimi. Uygun sibop ve kelepçe yerleşimi manşet değişimini kolaylaştırır.
Bu uygulama için üretimimiz
Kompakt hattın dolum başlığına uygun manşet boyunu, montaj çapını ve hava bağlantısını çiziminize göre değerlendiriyoruz. Torba giriş ve çıkış hareketinde hortumun sıkışmayacağı bir düzen planlıyoruz.
Seçim ve montaj ayrıntıları
Torba ayrılmadan konveyör hareketi başlatılmaz.
Makine çevriminde manşetin şişme ve tahliye süreleri dikkate alınır.
Kelepçe ve boru yüzeyleri elastomer gövdeye zarar verecek keskin kenar içermemelidir.
Temizlik ve manşet değiştirme için yeterli erişim bırakılır.
Görseli büyüt ↗Conta konumu: Her istasyonun kendi dolum borusu ve torba boynu çevresinde
04 / CONTA VE BAĞLANTI
İki başlıkta bağımsız manşetler
İki ayrı dolum başlığında bağımsız şişirilebilir manşet bağlantısı.
İki dolum başlığında her çuval bağlantısı için ayrı manşet kullanılır. Aynı çaplı başlıklar ortak conta geometrisini kullanabilir; farklı ölçüler için ayrı parça hazırlanır. Her manşetin şişirme ve tahliye kontrolü bağımsız ele alınır.
Her manşet kendi dolum ağzında çalışır. İstasyonların şişirme ve tahliye sırası, torba konumu ve dolum durumuna göre ayrı kontrol edilir. Bir başlıktaki torba değişimi diğer başlığın bağlantısını serbest bırakmamalıdır.
Contanın sağladığı faydalar
Bağımsız bağlantı. İki torbanın dolum boynu ayrı temas ve tahliye düzeniyle yönetilir.
Esnek çalışma sırası. Makine tasarımına göre torba hazırlama ve dolum adımları dönüşümlü yürütülebilir.
Standart bakım parçaları. Aynı ölçüdeki başlıklarda ortak manşet geometrisi yedek parça yönetimini kolaylaştırabilir.
Bu uygulama için üretimimiz
Her başlığın boru ve torba ölçüsünü değerlendiriyor; eş başlıklarda ortak, farklı başlıklarda ayrı manşet geometrisi hazırlıyoruz. Sibop yönlerini istasyonların hareket alanına göre planlıyoruz.
Seçim ve montaj ayrıntıları
Her istasyonda torba konumu ve dolum bağlantısı ayrı doğrulanır.
Hava hatları ve kontrol valfleri istasyonların birbirini etkilememesine göre düzenlenir.
Ortak besleme hattında ürün yönlendirme ve dolum kesme makinenin tasarımına bağlıdır.
Montaj ve bakım alanı iki başlık için ayrı kontrol edilir.
Görseli büyüt ↗Conta konumu: Varilin içinde ilerleyen takip plakasının dış çevresinde
05 / CONTA VE BAĞLANTI
Varil takip plakası contası
Varil iç cidarında kontrollü temas sağlayan takip plakası contası.
Kıvamlı ürünlerde bu conta, takip plakasının dış kenarı ile varilin iç cidarı arasındaki boşlukta çalışır. Dolum lastiğinden farklı bir montaj geometrisidir: plaka ürün seviyesini izlerken çevresel temas korunur.
Şişirilebilir çevresel conta, takip plakasının kenarı ile varilin iç yüzeyi arasında çalışır. Hava verildiğinde dışa doğru genişleyerek cidara temas eder; plaka ürün seviyesini izlerken bu çevresel temasın korunmasına yardımcı olur. Plaka çıkarılırken conta, sistemin kaldırma sırasına uygun şekilde tahliye edilir.
Contanın sağladığı faydalar
Çevresel temas. Plaka kenarı ile varil arasındaki boşluğun sınırlandırılmasına katkı verir.
Ürün kaybının azaltılması. Uygun plaka ve conta düzeni, cidarda kalan ürün miktarını azaltmaya yardımcı olabilir.
Varil değişimi. Kontrollü tahliye, plakanın ayrılmasını ve yeni varile geçişi kolaylaştırır.
Bu uygulama için üretimimiz
Varil iç çapı, takip plakası ve kanal ölçüsüne göre kapalı çevre şişirilebilir conta üretiyoruz. Ürün uyumu, cidar sürtünmesi, temizlik koşulları ve sibop bağlantısının hareket boyunca korunmasını birlikte değerlendiriyoruz.
Sol: takip plakası varile girmeden önce. Sağ: plaka çevresindeki conta varilin iç cidarına temas eder. Varil duvarındaki açıklık temsili kesittir.
Seçim ve montaj ayrıntıları
Varil iç çapı, ovalite ve cidar yüzeyinin durumu kontrol edilir.
Takip plakası eksende ilerlemeli; conta mekanik merkezleme görevi üstlenmemelidir.
Pompa, plaka hareketi, hava tahliyesi ve varsa basınç dengeleme makinenin kendi sırasına göre planlanır.
Conta basıncı, plaka hareketi ve elastomerin sürtünme davranışı uygulama üzerinden belirlenir.
Görseller temsili ürün ve uygulama anlatımlarıdır; kesitler temas noktasını göstermek içindir. Nihai ölçü, malzeme ve çalışma koşulları uygulamanız için belirlenir.
Ürün yapısı: esnek membran, iç kapanma kanalları ve doğrudan hortum bağlantısı.
Silikon Vakum Torbaları
Cam laminasyonu için yeniden kullanılabilir vakum torbaları.
Cam laminasyonunda hava tahliyesi için esnek torba çözümlerini inceleyin. Çalışma alanı, kapanma payı ve hortum konumu üretim düzeninize göre belirlenir.
Cam laminasyonu
Dekoratif lamine cam
Kompozit değerlendirmesi
Torba seçiminde değerlendirilenler
Kullanılabilir iç ölçü ve cam paketi yüksekliği
Proses sıcaklığı, bekleme süresi ve vakum koşulları
Ürün yapısı: esnek membran, iç kapanma kanalları ve doğrudan hortum bağlantısı.
Silikon Vakum Torbaları
Silikon vakum torbası nedir?
Silikon vakum torbası, ürünün çevresinde kapalı bir çalışma hacmi oluşturan esnek bir torbadır. Vakum hattı bu hacimdeki havayı çeker; oluşan basınç farkı membranın yerleştirilen parçaya yaklaşmasını sağlar. Cam laminasyonunda cam ve ara katmanın havasını uzaklaştırmaya yardımcı olur. Uygun malzeme ve proses koşullarında torba sonraki üretim çevrimlerinde tekrar kullanılabilir.
Cam laminasyonu
Dekoratif lamine cam
Kompozit proses değerlendirmesi
Dış yüzey düz, kapanma kanalları içte
Gösterilen model iki esnek silikon yapraktan oluşur. Beyaz çevre profilinin dışa bakan yüzeyi düzdür; birbirine geçen kanallar yaprakların karşılıklı iç yüzeylerindedir. Açılmış kenarda görülen paralel hatlar bu kapanma bölgesidir. Köşelerde kanalların hizalanması, temiz tutulması ve tüm çevrenin doğru kapanması vakumun korunması açısından önem taşır.
Yüzeye doğrudan bağlı silikon hortum
Esnek hortum, torbanın yüzeyindeki silikon bağlantı tabanına doğrudan bağlanır. Hortumun çapı, uzunluğu ve çıkış konumu; vakum hattına, tezgâha ve fırındaki yerleşime göre belirlenir. Sıcak proseslerde torba, hortum ve bağlantı bölgesi birlikte değerlendirilir; yalnızca torbanın sıcaklığa uygun olması yeterli değildir.
CAM LAMİNASYONU VE VAKUMLU ÜRETİM
Silikon vakum torbasının kullanım alanları
Torbanın çevre yapısı aynı kalır; içindeki parça ve yardımcı malzemeler uygulamaya göre değişir. Aşağıdaki görseller ürünü ve olası kullanım düzenlerini anlatır.
Cam uygulaması: cam paketi çalışma alanı içinde, kapanma profiline temas etmeden yerleştirilir.
01 / Silikon Vakum Torbaları
Cam laminasyonunda silikon vakum torbası
Cam paketinin çevresindeki havanın kontrollü tahliyesi.
Cam levhalar ve seçilen laminasyon ara katmanı torbanın kullanılabilir alanına yerleştirilir. Torba kapatıldığında vakum bağlantısı üzerinden hava uzaklaştırılır. EVA veya diğer ara katmanlarla çalışırken vakum ve ısıtma sırası, ara katman üreticisinin proses tarifine göre düzenlenir. Torba bu üretim düzeninin bir bileşenidir; camın yapışması ve nihai kalitesi ara katman, hazırlık ve ısıl çevrimle birlikte belirlenir.
Yerleşimde dikkat edilenler
Cam paketinin eni, boyu ve toplam yüksekliği ölçülür. Kenarlarda kapanma bandı ve hava geçişi için yeterli pay bırakılır. Cam köşelerinin membrana baskı yapması, hortumun cam altında kalması veya hava yolunun sıkışması önlenir. Vakumun tüm pakete ulaşması, bağlantı sayısı ve konumuyla birlikte değerlendirilir.
Kahverengi parça, camın dış yüzeyi ile torba arasındaki PTFE kaplı cam elyaf ağını temsil eder.
02 / Silikon Vakum Torbaları
PTFE kaplı hava tahliye ağı ne işe yarar?
Cam ile torba arasında hava yolu oluşturan yardımcı malzeme.
PTFE kaplı cam elyaf ağ, açık dokusu sayesinde camın çevresinden vakum çıkışına hava geçişini destekler. Uygun şekilde yerleştirildiğinde torbanın cam kenarlarıyla doğrudan temasını azaltmaya da yardımcı olabilir. Bu ağ, laminasyon ara katmanı değildir; cam levhaların birbirine yapışacağı yüzeyler arasına dekoratif veya yapıştırıcı katman gibi yerleştirilmez.
Ağ ve torba birlikte değerlendirilir
Ağın temizliği, boyutu ve yerleşimi hava tahliyesini etkiler. Kırışıklık, kalın bindirme ve çıkışa giden yolun kapanması kontrol edilir. Ağ seçimi ve cam kenarı koruması ürün yüzeyinin iz almaması, proses sıcaklığı ve torbanın kullanım koşullarıyla birlikte değerlendirilmelidir.
Kompozit kullanım örneği. Görseldeki yardımcı katmanlar bir proses reçetesi veya onaylı katman dizilimi değildir.
03 / Silikon Vakum Torbaları
Karbon elyaf ve kompozit üretiminde değerlendirme
Parça geometrisi ve reçine sistemiyle birlikte seçilen vakum torbası.
Yeniden kullanılabilir silikon vakum torbaları uygun kompozit proseslerinde de değerlendirilebilir. Vakum, serilmiş katmanların sıkıştırılmasına ve hava tahliyesine yardımcı olur. Düz parçalar, kalıplı parçalar ve farklı yükseklikteki ürünler aynı torba geometrisini gerektirmez. Karbon elyaf, reçine, ayırıcı malzeme ve torba arasındaki uyumluluk uygulama üzerinden doğrulanır.
Prosese özel yardımcı malzemeler
Ayırıcı film, soyma kumaşı ve hava taşıyıcı keçe farklı görevler üstlenir; seçimi ve sıralaması üretim yöntemine bağlıdır. Reçine infüzyonu, ön emdirilmiş malzeme ve ıslak serim için tek bir genel katman tarifi kullanılmaz. Reçine teması, kür sıcaklığı ve parça şekli paylaşılmadan bu torba için kompozit proses uygunluğu kesinleştirilmez.
CAM LAMİNASYONU VE VAKUMLU ÜRETİM
Silikon vakum torbası nasıl çalışır?
Torba içine basınçlı hava vermek yerine iç hacimden hava çekilir. Üretim çevriminin her adımı torba, parça ve proses koşullarına göre düzenlenir.
01
Parçayı hazırlayın
Çalışma yüzeyini ve kapanma bölgesini temizleyin. Cam veya parçayı kullanılabilir alanın içine yerleştirin; gerekli hava taşıyıcı ve ayırıcı malzemeleri proses tarifine göre hazırlayın.
02
İç kanalları kapatın
Karşılıklı kanalları köşeler dâhil tüm çevrede aynı hizaya getirin. Profil arasında toz, ağ, film kıvrımı veya ürün kenarı bırakmayın. Hortum hattının sıkışmadığını kontrol edin.
03
Vakumu kontrol edin
Havayı tahliye edin ve belirlenen yöntemle kaçak kontrolü yapın. Vakum kararlılığı doğrulanınca, proses gerektiriyorsa onaylı ısıtma çevrimine geçin. Vakum ve sıcaklık değerlerini üretim boyunca takip edin.
04
Soğutun ve yeniden hazırlayın
Proses tarifindeki soğutma ve basınç eşitleme adımlarından sonra torbayı açın. Ürünü çıkarın; membranı, profil köşelerini ve hortum tabanını kontrol ederek sonraki çevrime hazırlayın.
Doğru seçilen bir torbanın avantajları
Yeniden kullanım
Uygun malzeme, temizlik ve bakım ile aynı torba farklı çevrimlerde kullanılabilir. Kullanım ömrü sıcaklık, yüzey teması ve mekanik zorlanmayla değişir.
Yerleşimi görme
Şeffaf veya yarı şeffaf membran, ürünün ve yardımcı malzemelerin torba içindeki konumunu gözle kontrol etmeyi kolaylaştırır.
Uygulamaya göre ölçü
Çalışma alanı, profil payı ve hortum çıkışı birlikte planlanır. Böylece torba, mevcut tezgâh ve üretim düzenine göre değerlendirilir.
CAM LAMİNASYONU VE VAKUMLU ÜRETİM
Ölçüye özel silikon vakum torbası seçimi
Sipariş değerlendirmesinde yalnızca dış en ve boy yeterli değildir. Ürün ölçüsü, kapanma payı ve işletme koşulları birlikte ele alınır. Teknik çizim veya mevcut torbanın fotoğrafı değerlendirmeyi kolaylaştırır.
Ölçüye özel silikon vakum torbası seçimi
Paylaşılacak bilgi
Neden gerekli?
Kullanılabilir iç en × boy
Parçanın, yardımcı malzemelerin ve hava yolunun sığacağı net alanı belirler; dış ölçüden farklıdır.
Parça veya cam paketinin yüksekliği
Membranın kapanma profiline yük bindirmeden parçayı örtebilmesi için değerlendirilir.
Fırın ve tezgâh yerleşimi
Dış ölçü, taşıma düzeni, raf mesafesi ve hortumun izlediği yolu belirler.
En yüksek sıcaklık ve bekleme süresi
Silikon bileşiği, hortum ve bağlantı bölgesinin aynı çevrim için uygunluğunu değerlendirmeye yarar.
Vakum koşulları ve bağlantılar
Hedef vakum, pompa düzeni, hortum çapı ve bağlantı sayısı birlikte ele alınır.
Ara katman, reçine ve temizlik yöntemi
Ürünle temas ve kimyasal uyumluluk değerlendirmesi için gereklidir.
Çevrim sıklığı ve mevcut sorun
Tekrar kullanım beklentisi, kaçak noktaları ve bakım düzenini anlamayı sağlar.
Vakum kaçağı, temizlik ve kullanım ömrü
Vakumun korunamaması durumunda önce kapanma kanallarında kir veya eksik oturma, köşelerde katlanma, hortumda ezilme ve membranda kesik olup olmadığı kontrol edilir. Bağlantı hattı ve pompa düzeni de aynı değerlendirmenin parçasıdır. Camdaki kabarcık veya yapışma kusuru tek başına torba arızasını kanıtlamaz; ara katmanın saklanması, yüzey hazırlığı ve ısıtma çevrimi de incelenir.
Her çevrimden sonra torba, yüzeyine uygun temizlik yöntemiyle hazırlanır. Profil kanalları kalıntıdan arındırılır; keskin takımlarla kazınmaz. Torba kesici yüzeylerden uzak, profilini ezmeyecek şekilde saklanır. Görünür hasar ve tekrarlayan kaçak, sonraki üretimden önce değerlendirilir.
Silikon vakum torbaları hakkında sık sorulan sorular
Silikon vakum torbası ile tek kullanımlık vakum filmi aynı mı?
Hayır. Burada gösterilen ürün, çevresinde tekrar açılıp kapanabilen iç kanallar bulunan iki silikon yapraktan oluşur. Tek kullanımlık torbalama filmi farklı bir sarf malzemesi ve kapatma düzenidir.
Torbanın dış yüzeyinde kapanma kanalı var mı?
Gösterilen modelde dış yüzey düzdür. Birbirine giren paralel kanallar, iki yaprağın karşılıklı iç yüzeylerinde bulunur. Torba açıldığında iç kapanma bandı görünür.
Dış ölçü ile kullanılabilir çalışma alanı aynı mı?
Değildir. Çevre profilinin kapladığı bant ve kapanma payı dış ölçüye dâhildir. Cam veya parçanın sığacağı net iç alan ayrı ölçülmelidir.
Her laminasyon ara katmanı için aynı torba kullanılabilir mi?
Uygunluk; ara katman, sıcaklık, çevrim süresi ve temas koşullarıyla birlikte belirlenir. Farklı EVA veya diğer ara katmanlar için üreticinin proses verileri paylaşılmalıdır.
Kahverengi ağ camların arasına mı konur?
Görseldeki PTFE kaplı hava tahliye ağı camın dış yüzeyi ile silikon torba arasında gösterilir. Yapıştırıcı ara katmanın yerini almaz.
Silikon vakum torbası kaç dereceye dayanır?
Tek bir sıcaklık değeri bütün silikon torbalar için geçerli değildir. Torbanın malzemesi, hortumu, bağlantısı ve sıcaklıkta kalma süresi birlikte değerlendirilir; uygulamaya uygun değer teklif aşamasında belirlenir.
Teklif için hangi bilgileri göndermeliyim?
Net iç en ve boy, parça yüksekliği, fırın yerleşimi, en yüksek sıcaklık ve süre, vakum düzeni, kullanılan ara katman veya reçine ile mevcut torbanın çizim/fotoğrafını paylaşabilirsiniz.
Görseller ürün ve kullanım düzenini anlatan temsili tasarımlardır. Nihai ölçü, malzeme, bağlantı ve çalışma değerleri uygulama değerlendirmesiyle belirlenir.

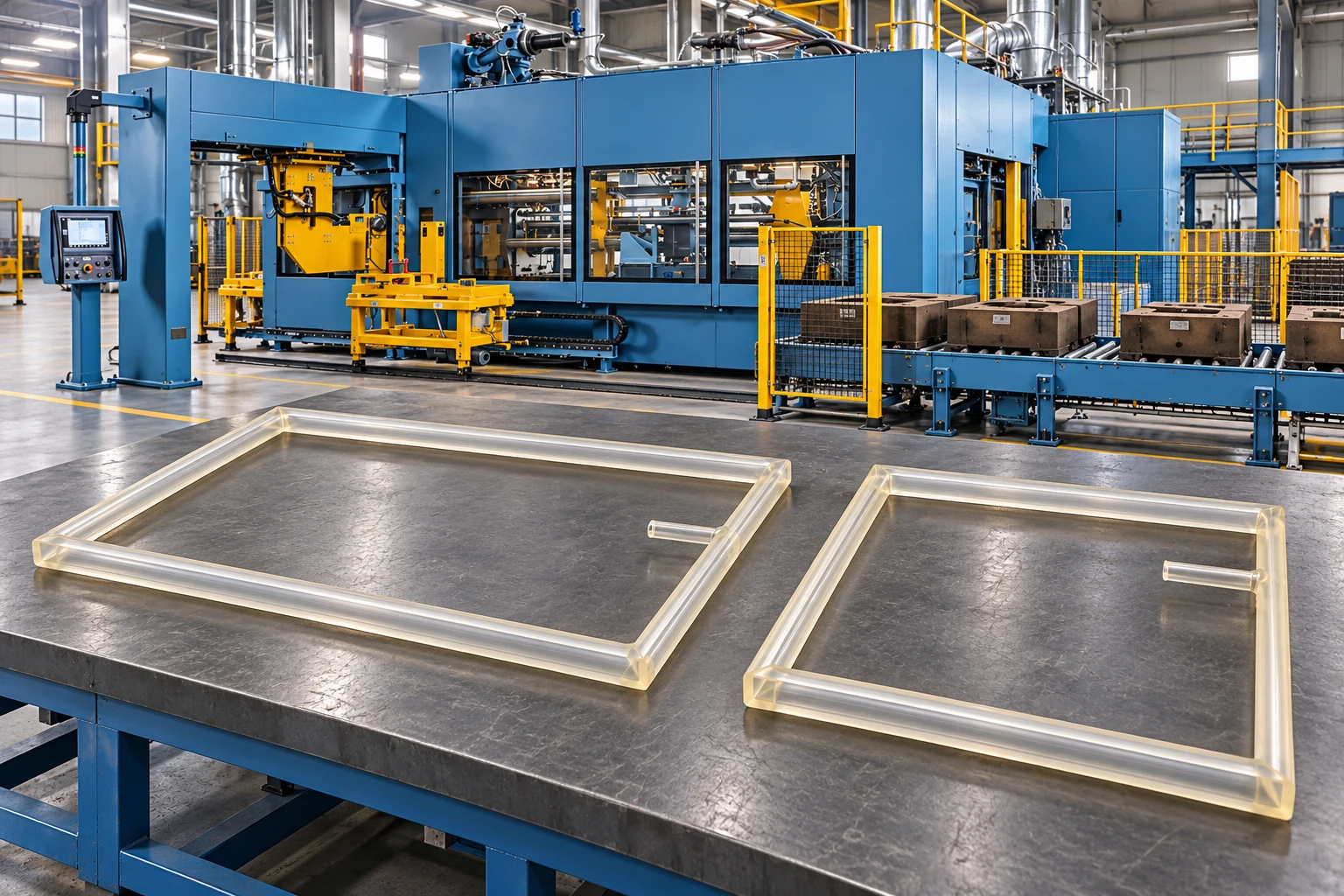

Döküm ve kalıplama sistemleri için farklı çerçeve oranlarında poliüretan conta örnekleri.
Poliüretan Şişirilebilir Contalar
Döküm ve kalıplama sistemleri için kontrollü sızdırmazlık.
Otomatik yaş kum kalıplama hatlarında ve geniş çerçeveli ekipmanlarda poliüretan şişirilebilir conta çözümlerini inceleyin. Çerçeve ölçüsü, kanal yapısı ve hava bağlantısı makinenizin çalışma çevrimine göre birlikte değerlendirilir.

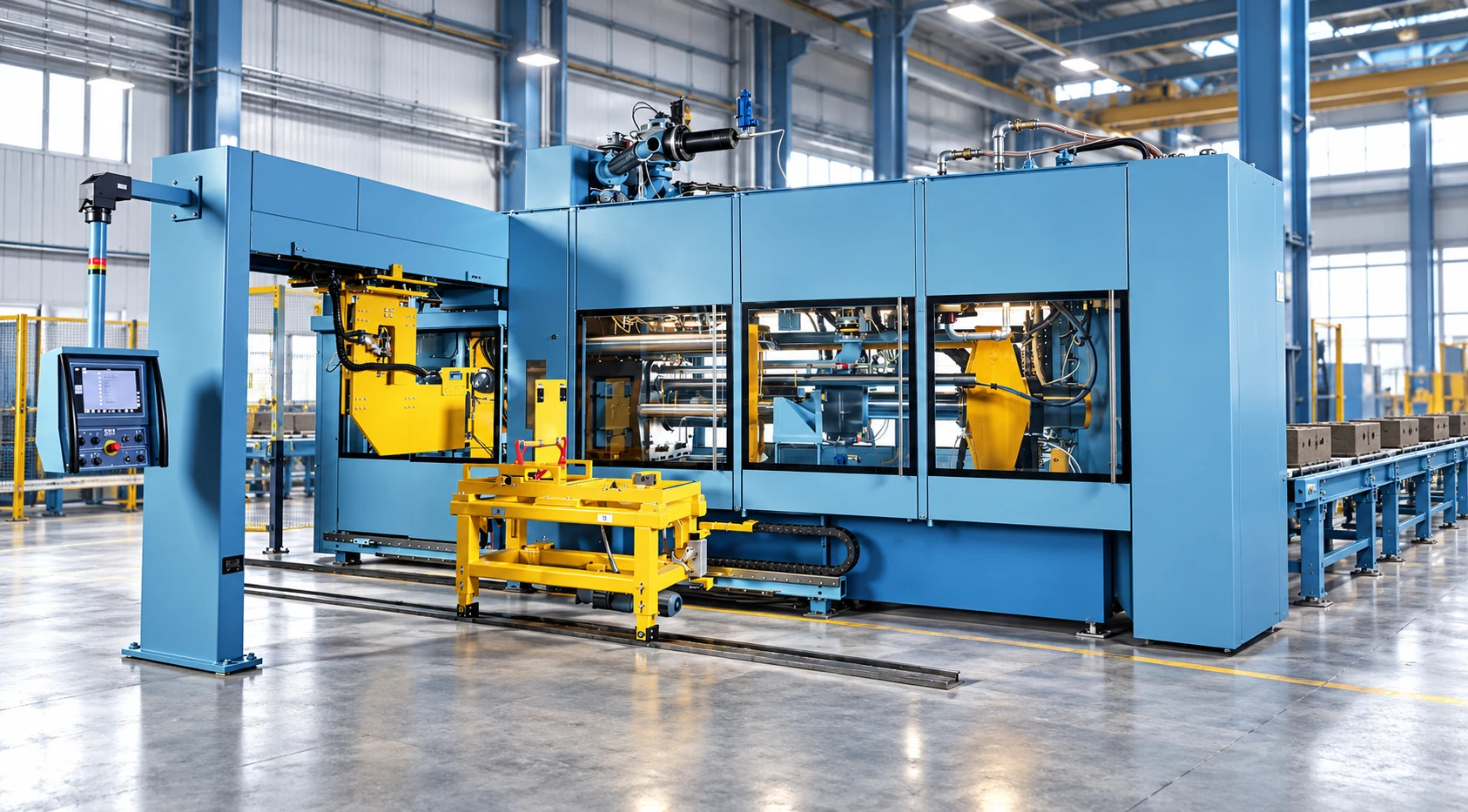

Otomatik kalıplama hattı: conta yerleşimi makine geometrisine ve çalışma çevrimine göre belirlenir.
DÖKÜM VE KALIPLAMA
Geniş çerçevelerde kontrollü temas
Poliüretan şişirilebilir conta, içi boş profilin hava ile genişlemesi sayesinde karşı yüzeye temas eder. Otomatik yaş kum kalıplama ekipmanlarında tekrarlayan çevrimlere uygun yerleşim; makine hareketi, yüzey toleransları ve montaj kanalı birlikte incelenerek belirlenir.
Poliüretan neden değerlendirilir?
Poliüretan, esneklik ve mekanik dayanım ihtiyacının birlikte ele alındığı uygulamalarda değerlendirilebilir. Uygun bileşik ve profil seçimi; temas ortamı, sıcaklık, aşınma koşulları ve çevrim sıklığı üzerinden yapılır. Çalışma basıncı ve sıcaklık sınırları projeye göre netleştirilir.
Şişir, temas ettir, söndür
01
Kontrollü hava girişi
Hava bağlantısından içi boş profile hava verilir. Besleme ve tahliye düzeni makinenin çalışma sırasıyla birlikte planlanır.
02
Yüzeye temas
Profil genişleyerek karşı yüzeye yaklaşır. Temas boşluğu, yüzey toleransları ve çerçeve köşeleri dengeli temas için birlikte değerlendirilir.
03
Tahliye ve hareket
Ekipman açılmadan veya hareket etmeden önce hava tahliye edilir. Conta ve kanal, sonraki çevrim için kontrol edilir.
Ölçüye özel çerçeve ve bağlantı seçimi
Geniş dikdörtgen, uzun dikdörtgen veya kareye yakın çerçevelerde; toplam ölçü, profil kesiti ve köşe dönüşleri birlikte belirlenir. Katalogdaki örneklerde düz iç yüzey, hafif dışbükey dış yüzey ve içe bakan hava bağlantısı bulunur. Nihai geometri montaj kanalına göre değerlendirilir.
Poliüretan conta seçimi için gerekli bilgiler
Paylaşılacak bilgi
Değerlendirme amacı
Çerçeve ve kanal ölçüleri
İç/dış en ve boy, kanal kesiti, köşe yarıçapı ve montaj alanını belirlemek.
Temas boşluğu ve hareket
Genişleme yönünü, yüzey toleranslarını ve açma-kapama çevrimini değerlendirmek.
Çalışma ortamı ve hava beslemesi
Gerçek conta sıcaklığı, temas edilen ortam, hava basıncı ve tahliye düzenini birlikte incelemek.
Teknik çizim ve mevcut conta fotoğrafı
Bağlantı konumunu, mevcut yerleşimi ve yenileme ihtiyacını netleştirmek.
Montaj ve bakım
Montaj kanalı temiz tutulmalı; conta bükülmeden ve hava bağlantısı zorlanmadan yerleştirilmelidir. İlk çalıştırma ve bakım kontrolleri makine üreticisinin talimatlarıyla birlikte yürütülür. Kesik, aşınma, bağlantı hasarı veya düzensiz temas görüldüğünde sonraki çevrimden önce değerlendirme yapılır.
Web sitemizin güvenli biçimde çalışması için zorunlu çerezleri kullanıyoruz. İzin vermeniz hâlinde site kullanımını ölçmek ve reklam çalışmalarımızı geliştirmek için analiz ve pazarlama çerezlerini de kullanabiliriz.
Görseli büyüt ↗
Görseli büyüt ↗
Görseli büyüt ↗
Görseli büyüt ↗
Görseli büyüt ↗
